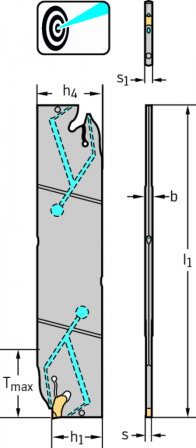

Lame de rainurage profond WALTER G2042.32N-3T45SX-P

Référence : B3204300088
Référence web : I994-A437086
Référence fabricant : G2042.32N-3T45SX-P

Lame de rainurage profond

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Lame de rainurage profond G2042...N...-P • métrique • Neutre • SX00 • Lubrification de précision

Détails techniques

Série	G2042...N...-P
ee1afc2857a59f9d259f3209ae75ba87_mm	3,5
5157d208f4779325b69cccf5280d84b7_mm	45
b3a6e82a1aa3d76f182956881910c429_mm	3
489d66e497a9bd7a455820e38db4280d_mm	32
Hauteur du pic h₁ (mm)	24,5
Longueur totale l₁ (mm)	151
Désignation d'outil Désignation	G2042.32N-3T45SX-P
Plaquettes amovibles possibles Type	SX-3E3
da8285075b3f23b5feecf08400df6fe6_mm	2,4
Genre d'attachement, du côté de la machine C15	5
Taille d'attachement de base du côté de machine C2	320
Tolérance ISO du diamètre d'attachement du côté de la machine C31	$$$$
Hauteur de queue C4 (mm)	32
Largeur de la queue C8 (mm)	3,5
Masse (poids) D7 (kg)	0,11
Angle d'attaque E1 (°)	90
Angle d'arête orthogonal E4 (°)	0
Angle d'inclinaison E5 (°)	0
Direction de coupe F1	N
Genre de montage de plaquette F5	C
Version de l'outil (code du matériau du corps de l'outil) H4	S
Norme J1	-
Identification du numéro de commande J21	G2042.32N-3T45SX-P
Désignation du produit J22	755
Identifiant de l'entreprise J3	W
Code de connexion, plaquette de coupe J41	WR$$SX003000*******
Code de connexion, du côté de la machine J6	PMW01C0320$$00
Puce J7	0
Procédé d'usinage J8	DEA
Numéro standard Caractéristique NSM	DIN4000-175
