KD4-3/8-A Coupleur rapide FESTO 2144

Référence : 250010155
Référence web : A700-A070544
Référence fabricant : 2144

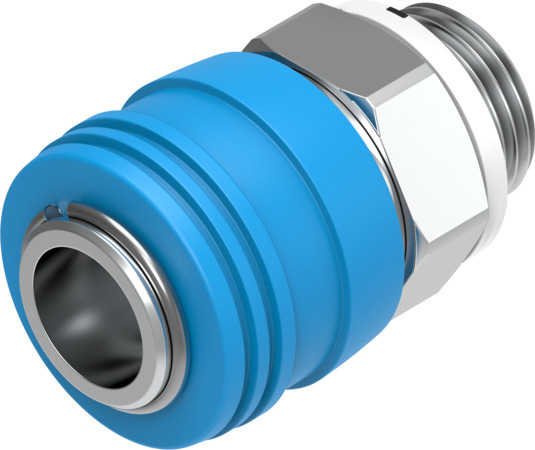

KD4-3/8-A Coupleur rapide

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Coupleur rapide KD4-3/8-A auto-obturant Diamètre nominal=10 mm, Pression de service plage de température complète=-0,95 - 12 bar, Débit nominal normal=1274 l/min, Fluide de service=Air comprimé selon ISO8573-1:2010 [7:-:-], Note sur le fluide de commande et de pilotage=Fonctionnement avec lubrification possible

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Laiton nickelé
Diamètre nominal (MM)	10
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Débit nominal normal (normalisé selon DIN 1343) (L2)	261, 1274
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	Filetage G3/8
Matériau joints d'étanchéité	NBR
Pression de service sur la plage de température totale (PSI)	-0,095, -0,95, -13,775, 1,2, 12, 174
Couple de serrage nominal (NM)	21.5
Tolérance du couple de serrage nominal	± 15 %
Matériau bague intérieure	Laiton
Matériau du joint fileté	PA66-GF30/TPE-U
Débit nominal normalisé selon ISO 8778 (L2)	1381, 282,9
Matériau ressort	acier inoxydable fortement allié
Matériau pièce taraudée	Laiton, nickelé
Matériau du corps de distributeur	Laiton
Matériau de la douille de déverrouillage	PP
Matériau du circlip	Acier inoxydable fortement allié
Matériau des broches	Acier inoxydable fortement allié
Série	KD4
Type de produit	Coupleur rapide
