HGL-1/4-NPT Clapet anti-retour piloté FESTO 34878
Référence web : A700-D097513
Référence fabricant : 34878
Référence fabricant : 34878

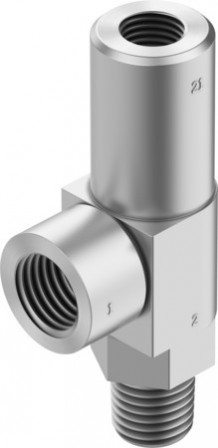

HGL-1/4-NPT Clapet anti-retour piloté
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Clapet anti-retour piloté HGL-1/4-NPT avec joint OL. Fonction de distributeur=Fonction anti-retour déverrouillable, Raccord pneumatique 1=1/4 NPT, Raccord pneumatique 2=1/4 NPT, Mode de fixation=vissable, Débit nominal normal=0 - 490 l/min
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991456 |
| Mode de fixation | À visser |
| Fonction de distributeur | fonction anti-retour pilotée |
| Pression de service (BAR) | 0,03, 0,3, 1, 10 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -20, 80 |
| Note sur le matériau | Conforme à RoHS |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 0, 490 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | 1/4 NPT |
| Raccord pneumatique 2 | 1/4 NPT |
| Pression de pilotage MPa (MPA) | 0,18, 1 |
| Pression de pilotage (BAR) | 1,8, 10 |
| Matériau joints d'étanchéité | NBR |
| Pression de pilotage psi (PSI) | 145, 26,1 |
| Série | HGL |
