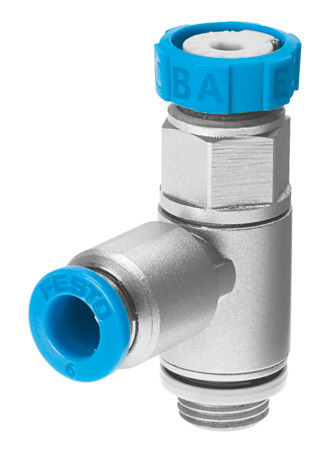

GRLSA-1/8-QS-6 Limiteur de débit unidirectionnel FESTO 540661
Référence : 250340506
Référence web : A700-A192339
Référence fabricant : 540661
Référence web : A700-A192339
Référence fabricant : 540661
GRLSA-1/8-QS-6 Limiteur de débit unidirectionnel
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Limiteur de débit unidirectionnel GRLSA-1/8-QS-6 Limiteur de débit unidirectionnel GRLSA-1/8-QS-6 Version métallique; Forme coudée; Fonction de réducteur anti-retour à l’échappement; Élément de réglage six pans intérieurs et cadran gradué; Filetage G1/8; Pour tuyau de Ø extérieur de 6 mm
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Symbole | 991475 |
| Mode d'actionnement | manuel |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Fonction de distributeur | Fonction de limiteur de débit unidirectionnel échappement |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-6 |
| Raccord pneumatique 2 | G1/8 |
| Température de stockage (GC) | -10, 40 |
| Matériau joints d'étanchéité | NBR |
| Elément de réglage | Raccord droit a six pans intérieurs |
| Matériau de la vis creuse | Alliage d'aluminium corroyé, anodisé |
| Débit nominal normal dans le sens de l'étranglement (L2) | 0, 250 |
| Pression de service sur la plage de température totale (BAR) | 0,2, 10 |
| Couple de serrage nominal (NM) | 3.5 |
| Tolérance du couple de serrage nominal | ± 20 % |
| Matériau vis de réglage | renforcé PA |
| Débit nominal normal dans le sens anti-retour (L2) | 180, 310 |
| Débit normal dans le sens de l'étranglement 6 -> 0 bar (L2) | 0, 410 |
| Débit normal dans le sens anti-retour 6 -> 0 bar (L2) | 430, 540 |
| Matériau du raccord orientable | Zinc moulé sous pression |
| Matériau de la bague de démontage | POM |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Série | GRLSA |
| Type de produit | Limiteur de débit unidirectionnel |
Produits similaires
| Fonction de distributeur | Raccord pneumatique 1 | Raccord pneumatique 2 | Elément de réglage | Pression de service plage de température complète (bar) | Série | Pression de service (BAR) | Mode de fixation | Diamètre nominal (MM) | Débit nominal normal dans le sens de la limitation (l/min) | Couple de serrage nominal (NM) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
CRGRLA-1/2-B Limiteur de débit unidirectionnel FESTO 161407
Référence web : A700-A396625
|
Fonction de limitation de débit unidirectionnelle | Vis à tête fendue | CRGRLA | vissable | 10.6 | ||||||
|
CRGRLA-1/4-B Limiteur de débit unidirectionnel FESTO 161405
Référence web : A700-A213340
|
Fonction de limitation de débit unidirectionnelle | Vis à tête fendue | CRGRLA | vissable | 6 | ||||||
|
CRGRLA-1/8-B Limiteur de débit unidirectionnel FESTO 161404
Référence web : A700-A131037
|
Fonction de limitation de débit unidirectionnelle | Vis à tête fendue | CRGRLA | vissable | 4 | ||||||
|
CRGRLA-3/8-B Limiteur de débit unidirectionnel FESTO 161406
Référence web : A700-A113586
|
Fonction de limitation de débit unidirectionnelle | Vis à tête fendue | CRGRLA | vissable | 8.5 | ||||||
|
CRGRLA-M5-B Limiteur de débit unidirectionnel FESTO 161403
Référence web : A700-A207444
|
Fonction de limitation de débit unidirectionnelle | Vis à tête fendue | CRGRLA | vissable | 2 | ||||||
GR-1/2 Limiteur de débit unidirectionnel FESTO 3720
Référence web : A700-A075565
Référence : 250340004 |
Fonction de limitation de débit unidirectionnelle | Vis moletée | GR | à trou débouchant | |||||||
GR-1/4 Limiteur de débit unidirectionnel FESTO 2101
Référence web : A700-A071058
Référence : 250040001 |
Fonction de limitation de débit unidirectionnelle | Vis moletée | GR | 0.5, 10 | Pose de conduites | ||||||
GR-1/8-B Limiteur de débit unidirectionnel FESTO 151215
Référence web : A700-A071080
Référence : 250040024 |
Fonction de limitation de débit unidirectionnelle | Vis moletée | GR | 0.5, 10 | Montage sur face avant, au choix :, à trou débouchant | 3 | |||||
GR-1/8X2-B Limiteur de débit unidirectionnel FESTO 152612
Référence web : A700-A129847
|
Fonction de limitation de débit unidirectionnelle | Vis moletée | GR | 0.5, 10 | Montage sur face avant, au choix :, à trou débouchant | 3 | |||||
GR-3/4 Limiteur de débit unidirectionnel FESTO 2103
Référence web : A700-A269893
|
Fonction de limitation de débit unidirectionnelle | Vis moletée | GR | 0.3, 15 | Montage sur face avant, à trou débouchant |
