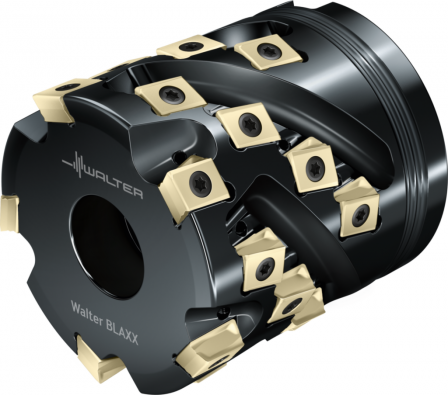

Fraises hérisson WALTER F5138.B32.080.Z05.56
Référence web : I994-B700698
Référence fabricant : F5138.B32.080.Z05.56
Référence fabricant : F5138.B32.080.Z05.56
Fraises hérisson
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises hérisson F5138 • Walter BLAXX • Alésage cylindrique Entraînement transversal DIN 138 • κ=90° • métrique • LN .. 1306 .. • Dc=80mm • Z=5
Détails techniques
| Série | F5138 |
| Longueur d'arête de coupe Lc (mm) | 56 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 5 |
| Nombre de plaquettes amovibles - périphériques Nb. de plaqu. (mm) | 20 |
| Diamètre de coupe Dc (mm) | 80 |
| Diamètre de liaison d1 (mm) | 32 |
| Longueur max. en porte-à-faux l4 (mm) | 85 |
| Désignation d'outil Désignation (mm) | F5138.B32.080.Z05.56 |
| Plaquettes amovibles possibles Type | LNH . 1306 .. R |
| Poids Poids (kg) | 2,3 |
| Nombre de dents Z | 5 |
| Sortie du fluide de refroidissement CXSC | 1 |
| Taille d'attachement de base du côté de machine CZCMS | 320 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 80 |
| Diamètre de coupe 2 DCX (mm) | 80 |
| Type de forme du côté de la machine FMT | INT |
| Direction de coupe HAND | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 85 |
| Longueur fonctionnelle LF (mm) | 85 |
| nombre des possibilités d'utilisation NOI | 240 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 85 |
| Longueur de porte-à-faux OHX (mm) | 85 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 15900 |
| Forme de plaquette SC | L |
| Classification par image TSYC | F5138-B1 |
| Rapport diamètre-longueur ULDR | 1,32 |
| Masse (poids) WT (kg) | 2,301 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 5 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 5 |
| Désignation du produit J22 | 414 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | WR$$LN1306043R***32 |
| Code de connexion, plaquette de coupe J51 | WR$$LN1306043R***08 |
| Code de connexion, du côté de la machine J6 | FDA12G3200$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FZI |
| Numéro standard Caractéristique NSM | DIN4000-88 |
