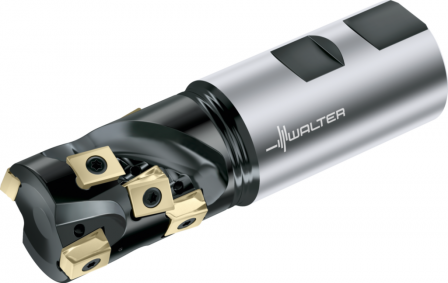

Fraises hérisson WALTER F5038.W25.025.Z02.32
Référence web : I994-B700690
Référence fabricant : F5038.W25.025.Z02.32
Référence fabricant : F5038.W25.025.Z02.32
Fraises hérisson
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises hérisson F5038 • Walter BLAXX • Queue DIN 1835 B • κ=90° • métrique • LN .. 0904 .. • Dc=25mm • Z=2
Détails techniques
| Série | F5038 |
| Longueur d'arête de coupe Lc (mm) | 32 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 2 |
| Nombre de plaquettes amovibles - périphériques Nb. de plaqu. (mm) | 6 |
| Diamètre de coupe Dc (mm) | 25 |
| Diamètre de liaison d1 (mm) | 25 |
| Longueur totale l1 (mm) | 100 |
| Longueur max. en porte-à-faux l4 (mm) | 43 |
| Désignation d'outil Désignation | F5038.W25.025.Z02.32 |
| Plaquettes amovibles possibles Type | LNH . 0904 .. R |
| Poids Poids (kg) | 0,31 |
| Nombre de dents Z | 2 |
| Taille d'attachement de base du côté de machine CZCMS | 250 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 25 |
| Type de forme du côté de la machine FMT (mm) | EXT |
| Direction de coupe HAND | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 43 |
| Longueur fonctionnelle LF (mm) | 68 |
| Longueur de queue LS (mm) | 56 |
| Longueur de serrage LSC (mm) | 56 |
| Longueur utile LU (mm) | 43 |
| nombre des possibilités d'utilisation NOI (°) | 200 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 100 |
| Longueur de porte-à-faux OHX (mm) | 43 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 0 |
| Le tour par minute, max. RPMX (1/min) | 39600 |
| Forme de plaquette SC | L |
| Classification par image TSYC | F5038-W |
| Masse (poids) WT (kg) | 0,308 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 2 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 2 |
| Norme J1 | ISO3338-2 |
| Lettre du code numéro de norme J11 | WE |
| Identification du numéro de commande J21 | F5038.W25.025.Z02.32 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | WR$$LN0904023R***20 |
| Code de connexion, plaquette de coupe J51 | WR$$LN0904023R***04 |
| Code de connexion, du côté de la machine J6 | ZYL10G2500h$06 |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FZI |
