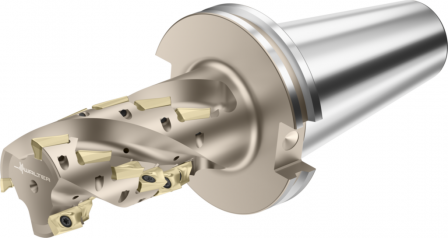

Fraises hérisson WALTER F4238.US5.064.Z04.99
Référence web : I994-B700777
Référence fabricant : F4238.US5.064.Z04.99
Référence fabricant : F4238.US5.064.Z04.99
Fraises hérisson
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises hérisson F4238 • Xtra·tec® • SK DIN 69871 AD/B • κ=90° • pouce • AD .. 1606 .. • Dc=64mm • Z=4
Détails techniques
| Série | F4238 |
| Longueur d'arête de coupe Lc (inch) | 3,898 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 4 |
| Nombre de plaquettes amovibles - périphériques Nb. de plaqu. (mm) | 24 |
| Diamètre de coupe Dc (inch) | 2,5 |
| 8d10df828e54804d226e58c8132a8e76_inch | 5,119 |
| Longueur max. en porte-à-faux l4 (inch) | 5,906 |
| Désignation d'outil Désignation (mm) | F4238.US5.064.Z04.99 |
| Plaquettes amovibles possibles Type | AD .. 1606 .. R |
| Poids Poids (lbs) | 10,401 |
| Nombre de dents Z | 4 |
| Sortie du fluide de refroidissement CXSC | 3 |
| Taille d'attachement de base du côté de machine CZCMS | 500 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 63,5 |
| Type de forme du côté de la machine FMT (mm) | EXT |
| Direction de coupe HAND (mm) | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 130,01 |
| Longueur fonctionnelle LF (mm) | 150 |
| Longueur de queue LS (mm) | 101,75 |
| Longueur utile LU (mm) | 129 |
| nombre des possibilités d'utilisation NOI (°) | 240 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 150 |
| Longueur de porte-à-faux OHX (mm) | 150 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 0,79 |
| Le tour par minute, max. RPMX (1/min) | 12500 |
| Forme de plaquette SC | A |
| Classification par image TSYC | F4238-US-AD1606 |
| Masse (poids) WT (kg) | 4,718 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 4 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 4 |
| Norme J1 | ISO7388-1 |
| Lettre du code numéro de norme J11 | AD/ |
| Identification du numéro de commande J21 | F4238.US5.064.Z04.99 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | WR$$AD1606083R***60 |
| Code de connexion, plaquette de coupe J51 | WR$$AD1606083R***08 |
| Code de connexion, du côté de la machine J6 | SKG17C0500$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FZI |
| Numéro standard Caractéristique NSM | DIN4000-87 |
