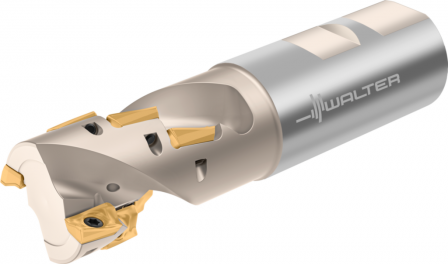

Fraises hérisson WALTER F4138.UW31.031.Z02.43
Référence web : I994-B700756
Référence fabricant : F4138.UW31.031.Z02.43
Référence fabricant : F4138.UW31.031.Z02.43
Fraises hérisson
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises hérisson F4138 • Xtra·tec® • Queue DIN 1835 B • κ=90° • pouce • AD .. 1204 .. • Dc=32mm • Z=2
Détails techniques
| Série | F4138 |
| Longueur d'arête de coupe Lc (inch) | 1,693 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 2 |
| Nombre de plaquettes amovibles - périphériques Nb. de plaqu. (mm) | 6 |
| Diamètre de coupe Dc (inch) | 1,25 |
| Diamètre de liaison d1 (inch) | 1,25 |
| Longueur totale l1 (inch) | 4,921 |
| Longueur max. en porte-à-faux l4 (inch) | 2,52 |
| Désignation d'outil Désignation | F4138.UW31.031.Z02.43 |
| Plaquettes amovibles possibles Type | AD .. 1204 .. R |
| Poids Poids (lbs) | 1,19 |
| Nombre de dents Z | 2 |
| Taille d'attachement de base du côté de machine CZCMS | 1250 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 31,75 |
| Type de forme du côté de la machine FMT (mm) | EXT |
| Direction de coupe HAND | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 64,008 |
| Longueur fonctionnelle LF (mm) | 96,028 |
| Longueur utile LU (mm) | 64 |
| nombre des possibilités d'utilisation NOI (°) | 200 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 125 |
| Longueur de porte-à-faux OHX (mm) | 64 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 3,33 |
| Le tour par minute, max. RPMX (1/min) | 25200 |
| Forme de plaquette SC | A |
| Classification par image TSYC | F4138-UW |
| Masse (poids) WT (kg) | 0,54 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 2 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 2 |
| Version de l'outil (code du matériau du corps de l'outil) H4 | S |
| Norme J1 | ISO3338-2 |
| Lettre du code numéro de norme J11 | WE |
| Identification du numéro de commande J21 | F4138.UW31.031.Z02.43 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | WR$$AD1204043R***40 |
| Code de connexion, plaquette de coupe J51 | WR$$AD1204043R***08 |
| Code de connexion, du côté de la machine J6 | ZYL10S1250h$06 |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FZI |
| Numéro standard Caractéristique NSM | DIN4000-87 |
