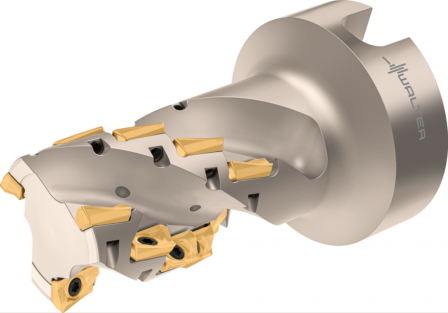

Fraises hérisson WALTER F4138.N6.040.Z03.54
Référence web : I994-B700750
Référence fabricant : F4138.N6.040.Z03.54
Référence fabricant : F4138.N6.040.Z03.54
Fraises hérisson
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises hérisson F4138 • Xtra·tec® • Attachement modulaire NCT • κ=90° • métrique • AD .. 1204 .. • Dc=40mm • Z=3
Détails techniques
| Série | F4138 |
| Longueur d'arête de coupe Lc (mm) | 54 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 3 |
| Nombre de plaquettes amovibles - périphériques Nb. de plaqu. (mm) | 12 |
| Diamètre de coupe Dc (mm) | 40 |
| Diamètre de liaison d1 (mm) | 63 |
| 8d10df828e54804d226e58c8132a8e76_mm | 69 |
| Longueur max. en porte-à-faux l4 (mm) | 105 |
| Désignation d'outil Désignation | F4138.N6.040.Z03.54 |
| Plaquettes amovibles possibles Type | AD .. 1204 .. R |
| Poids Poids (kg) | 1,06 |
| Nombre de dents Z (mm) | 3 |
| Type de forme du côté de la machine FMT | EXT |
| Direction de coupe HAND | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 76,94 |
| Longueur fonctionnelle LF (mm) | 105 |
| Longueur de queue LS (mm) | 16 |
| Longueur utile LU (mm) | 69 |
| edaebd3961ad201ff0e86b7ae5ad3ccf_° | 3 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 121 |
| Longueur de porte-à-faux OHX (mm) | 105 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 1,91 |
| Le tour par minute, max. RPMX (1/min) | 22400 |
| Forme de plaquette SC | A |
| Classification par image TSYC | F4138-N |
| Masse (poids) WT (kg) | 1,064 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 3 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 3 |
| Sortie du fluide de refroidissement H22 | 3 |
| Version de l'outil (code du matériau du corps de l'outil) H4 | S |
| Norme J1 | - |
| Identification du numéro de commande J21 | F4138.N6.040.Z03.54 |
| Identifiant de l'entreprise J3 | W |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-87 |
