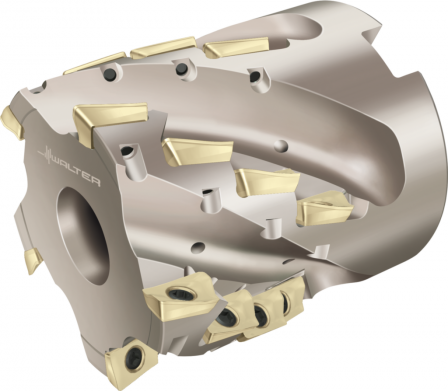

Fraises hérisson WALTER F4138.B27.063.Z05.43
Référence web : I994-B700749
Référence fabricant : F4138.B27.063.Z05.43
Référence fabricant : F4138.B27.063.Z05.43
Fraises hérisson
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises hérisson F4138 • Xtra·tec® • Alésage cylindrique Entraînement transversal DIN 138 • κ=90° • métrique • AD .. 1204 .. • Dc=63mm • Z=5
Détails techniques
| Série | F4138 |
| Longueur d'arête de coupe Lc (mm) | 43 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 5 |
| Nombre de plaquettes amovibles - périphériques Nb. de plaqu. (mm) | 15 |
| Diamètre de coupe Dc (mm) | 63 |
| Diamètre de liaison d1 (mm) | 27 |
| Longueur max. en porte-à-faux l4 (mm) | 70 |
| Désignation d'outil Désignation (mm) | F4138.B27.063.Z05.43 |
| Plaquettes amovibles possibles Type | AD .. 1204 .. R |
| Poids Poids (kg) | 0,99 |
| Nombre de dents Z | 5 |
| Sortie du fluide de refroidissement CXSC | 3 |
| Taille d'attachement de base du côté de machine CZCMS | 270 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 63 |
| Type de forme du côté de la machine FMT (mm) | INT |
| Direction de coupe HAND | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 70 |
| Longueur fonctionnelle LF (mm) | 70 |
| nombre des possibilités d'utilisation NOI (°) | 200 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 70 |
| Longueur de porte-à-faux OHX (mm) | 70 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 0,86 |
| Le tour par minute, max. RPMX (1/min) | 17900 |
| Forme de plaquette SC | A |
| Classification par image TSYC | F4138-B1 |
| Rapport diamètre-longueur ULDR | 1,76 |
| Masse (poids) WT (kg) | 0,994 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 5 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 5 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | WR$$AD1204043R***40 |
| Code de connexion, plaquette de coupe J51 | WR$$AD1204043R***08 |
| Code de connexion, du côté de la machine J6 | FDA12G2700$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FZI |
| Numéro standard Caractéristique NSM | DIN4000-88 |
