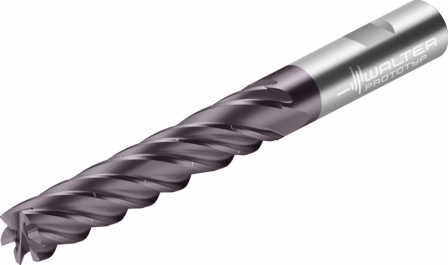

Fraises à dresser en carbure monobloc WALTER MC233-16.0W5XL-WK40TF
Référence web : I994-D558797
Référence fabricant : MC233-16.0W5XL-WK40TF
Référence fabricant : MC233-16.0W5XL-WK40TF
Fraises à dresser en carbure monobloc
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraises à dresser en carbure monobloc MC233 • Advance • Xill·tec® • Queue DIN 6535 HB • métrique • angle d'hélice de goujure 38° • Brise-copeaux • center cutting capability • WK40TF • Dc=16mm • Z=5
Détails techniques
| Longueur d'arête de coupe Lc (mm) | 80 |
| 5010d5f1eb08faddb7c9fa5fcf9799e4_mm | 0,15 |
| Diamètre de coupe Dc (mm) | 16 |
| Diamètre de queue d1 (mm) | 16 |
| Longueur totale l1 (mm) | 145 |
| Longueur fonctionnelle l4 (mm) | 97 |
| Désignation d'outil Désignation (mm) | MC233-16.0W5XL-WK40TF |
| Nombre de dents Z | 5 |
| Pression du fluide de refroidissement CP (MPa) | 0 |
| 47b9ef7a64b5c446e6d486dadb6a7efb | 0 |
| Unité du dimensionnement d'attachement CUB | M |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | G |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 160 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 16 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 38 |
| 549983e4964708ab04f044f3951a7304_mm | R |
| d0464f9f4cac55deca06ec8e4c7214f2_1/min | EXT |
| df114c2f3c51651babe5cb30985604e5_° | 8,5 |
| ef9147cb43f470e98f404b338c933b97_° | 4 |
| Désignation du matériau de coupe du fabricant GRADE (°) | WK40TF |
| fe5cec8843701a7aa34d624fb3323868_° | R |
| 28c37d8443d8609e0b9a2cb7cc3c30f7 | 1 |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| 933871b15bef4015d675e06be1401279_° | 45 |
| Longueur fonctionnelle LF (mm) | 121 |
| Longueur de queue LS (mm) | 48 |
| Longueur de serrage LSC (mm) | 48 |
| Longueur utile LU (mm) | 80 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 145 |
| Longueur de porte-à-faux OHX (mm) | 97 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 6 |
| Le tour par minute, max. RPMX (1/min) | 29434 |
| Classification par image TSYC | MC233-W-X-L |
| Rapport diamètre-longueur ULDR | 5 |
| Masse (poids) WT (kg) | 0,35 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -145 |
| 15b98b0a1494c5e702d6d1ce8ec7c3b0 | mm |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 5 |
| 7ff23f1256afbdce9b28746b767c5094_mm | 5 |
| Numéro standard Caractéristique NSM | DIN4000-82 |
