Fraises à copier hémisphériques en carbure monobloc

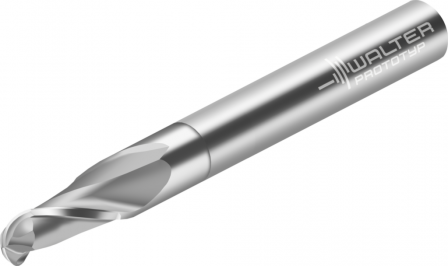

Fraises à copier hémisphériques en carbure monobloc WALTER MC467-03.0A2B-WJ30UU

Voir les détails techniques

Références

Web : I994-G630557

Fabricant : MC467-03.0A2B-WJ30UU

Description

Fraises à copier hémisphériques en carbure monobloc MC467 • Advance • Queue DIN 6535 HA • WJ30UU • métrique • angle d'hélice de goujure 30° • Dc=3mm • R=1,5mm • Z=2

Détails techniques

Longueur d'arête de coupe L_c (mm)	7
Diamètre de coupe D_c (mm)	3
Diamètre de queue d₁ (mm)	6
Longueur totale l₁ (mm)	80
Longueur fonctionnelle l₄ (mm)	44
Désignation d'outil Désignation (mm)	MC467-03.0A2B-WJ30UU
Rayon R (mm)	1,5
Nombre de dents Z	2
Précision d'unité de d'attachement, du côté de la machine CUBPMS	F
Sortie du fluide de refroidissement CXSC	0
Taille d'attachement de base du côté de machine CZCMS	60
Diamètre de coupe 1 (diamètre nominal) DC (mm)	3
Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°)	30
Type de forme du côté de la machine FMT (mm)	EXT
df114c2f3c51651babe5cb30985604e5_°	13,5
ef9147cb43f470e98f404b338c933b97_°	1,5
7dba352a4d62cb6e6a20fe3bd0128502_1/min	WJ30UU
Direction de coupe HAND (kg)	R
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	80
Longueur de queue LS (mm)	36
Quantitée résiduelle de réaffûtage OAL (mm)	80
Longueur de porte-à-faux OHX (mm)	44
Angle de rotation phi PHI (°)	0
Rayon de coin RE (mm)	1,5
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	20
Le tour par minute, max. RPMX (1/min)	39778
Classification par image TSYC	MC467-A-2-B
Rapport diamètre-longueur ULDR	2,333
Masse (poids) WT (kg)	0,029
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-80
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Nombre d'arêtes de coupe frontales effectives ZEFF	2
Nombre d'arêtes de coupe périphériques effectives ZEFP	2
Code de connexion, du côté de la machine J6	ZYL01F6000h$05
Puce J7	0
Procédé d'usinage J8	FFO
Numéro standard Caractéristique NSM	DIN4000-82
