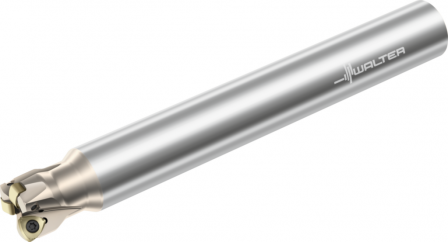

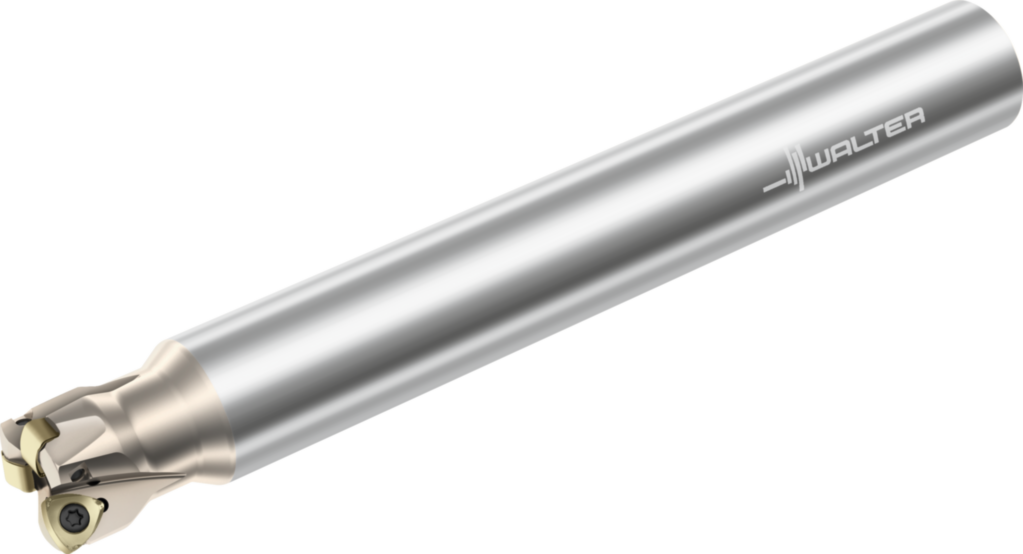

Fraise grande avance WALTER F4030.Z32.032.Z03.01

Référence web : I994-B699653
Référence fabricant : F4030.Z32.032.Z03.01

Fraise grande avance

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Fraise grande avance F4030 • Xtra·tec^® • Queue cylindrique • κ=21° • métrique • P2 .. 36X1 .. • Dc=20mm • Z=3

Détails techniques

Série	F4030
Longueur d'arête de coupe L_c (mm)	1
e8c92f2c08ba782f036c09fb3d90925f_mm	7
Diamètre de coupe D_c (mm)	20,4
Diamètre de liaison d₁ (mm)	32
73156e9a3a9aefc0e6ee00e37b0cca86_mm	32
Longueur totale l₁ (mm)	250
Longueur fonctionnelle l₄ (mm)	40
Désignation d'outil Désignation (mm)	F4030.Z32.032.Z03.01
Plaquettes amovibles possibles Type	P23696-1 . 0
Poids Poids (kg)	1,47
Nombre de dents Z	3
ed34abf6636dae4322b07dfc333db1a6	3
Diamètre de coupe 1 (diamètre nominal) DC (mm)	20,4
Diamètre de coupe 2 DCX (mm)	32
Type de forme du côté de la machine FMT (mm)	EXT
Direction de coupe HAND (mm)	R
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	21
longueur de corps de base LB (mm)	40
Longueur fonctionnelle LF (mm)	250
Longueur de queue LS (mm)	60
Longueur utile LU (mm)	40
nombre des possibilités d'utilisation NOI (°)	480
Quantitée résiduelle de réaffûtage OAL (mm)	250
Longueur de porte-à-faux OHX (mm)	40
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	8
Le tour par minute, max. RPMX (1/min)	30800
Forme de plaquette SC	W
Classification par image TSYC	F4030-Z
Masse (poids) WT (kg)	1,465
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-250
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Nombre d'arêtes de coupe frontales effectives ZEFF	3
Nombre d'arêtes de coupe périphériques effectives ZEFP	3
Code de connexion, plaquette de coupe J41	WR$$P236X13R***
Code de connexion, du côté de la machine J6	ZYL01G3200$$$$
Puce J7	0
Procédé d'usinage J8	FPL
Numéro standard Caractéristique NSM	DIN4000-87
