Fraise grande avance

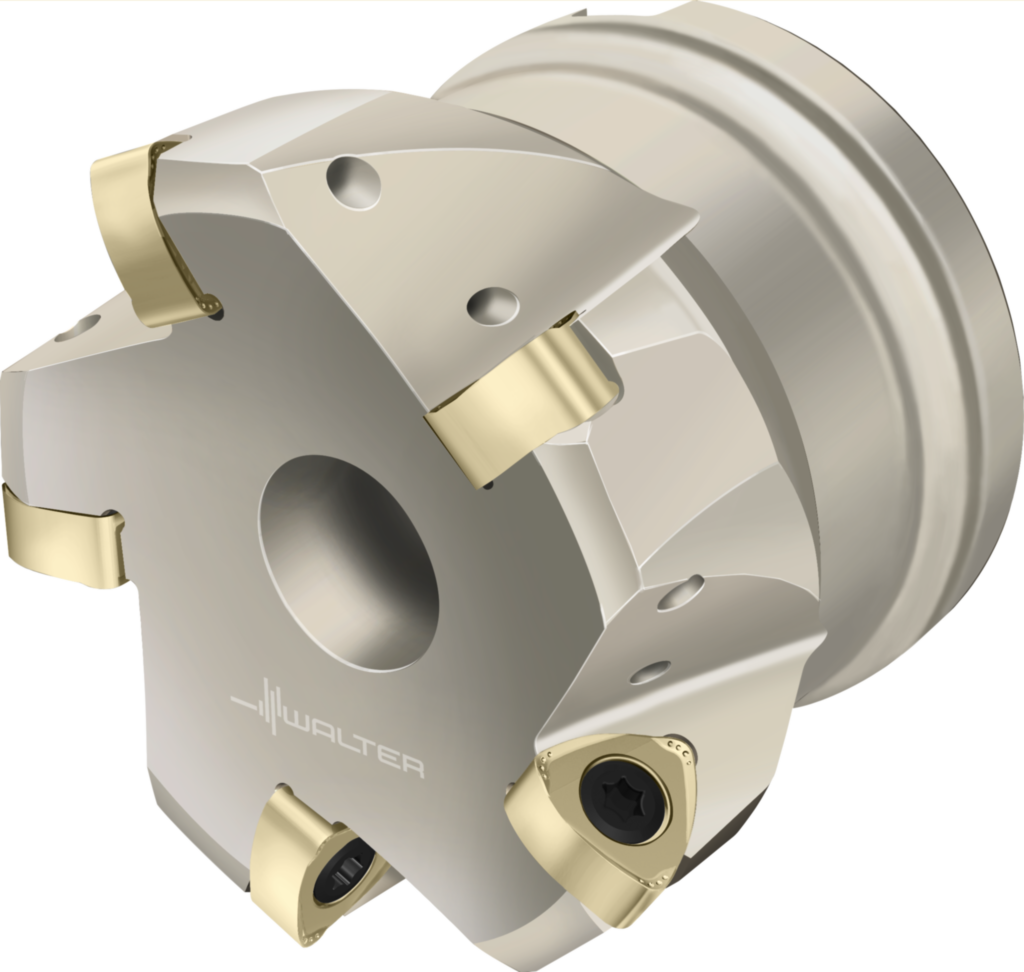

Fraise grande avance WALTER F4030.UB26.064.Z05.02

Voir les détails techniques

Références

Web : I994-B699637

Fabricant : F4030.UB26.064.Z05.02

Description

Fraise grande avance F4030 • Xtra·tec^® • Alésage cylindrique Entraînement transversal DIN 138 • κ=21° • pouce • P2 .. 36X2 .. • Dc=46mm • Z=5

Détails techniques

Série	F4030
Longueur d'arête de coupe L_c (inch)	0,079
e8c92f2c08ba782f036c09fb3d90925f_inch	0,394
Diamètre de coupe D_c (inch)	1,791
Diamètre de liaison d₁ (inch)	1
73156e9a3a9aefc0e6ee00e37b0cca86_inch	2,5
Longueur fonctionnelle l₄ (inch)	1,969
Désignation d'outil Désignation (mm)	F4030.UB26.064.Z05.02
Plaquettes amovibles possibles Type (mm)	P23696-2 . 0
Poids Poids (lbs)	1,556
Nombre de dents Z (EA)	5
Nombre de plaquettes amovibles Nb. de plaqu. (EA)	5
Taille d'attachement de base du côté de machine CZCMS	1000
Diamètre de coupe 1 (diamètre nominal) DC (mm)	45,5
Diamètre de coupe 2 DCX (mm)	63,5
Type de forme du côté de la machine FMT	INT
Direction de coupe HAND (mm)	R
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	21
longueur de corps de base LB (mm)	50
Longueur fonctionnelle LF (mm)	50,01
nombre des possibilités d'utilisation NOI (°)	480
Quantitée résiduelle de réaffûtage OAL (mm)	50,01
Longueur de porte-à-faux OHX (mm)	50,01
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	4,5
Le tour par minute, max. RPMX (1/min)	17900
Forme de plaquette SC	W
Classification par image TSYC	F4030-UB
Rapport diamètre-longueur ULDR	1,79
Masse (poids) WT (kg)	0,706
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-50,01
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Nombre d'arêtes de coupe frontales effectives ZEFF	5
Nombre d'arêtes de coupe périphériques effectives ZEFP	5
Identification du numéro de commande J21	F4030.UB26.064.Z05.02
Identifiant de l'entreprise J3	W
Code de connexion, plaquette de coupe J41	WR$$P236X23R***
Code de connexion, du côté de la machine J6	FDA12S1000$$$$
Puce J7	0
Procédé d'usinage J8	FPL
Numéro standard Caractéristique NSM	DIN4000-88
