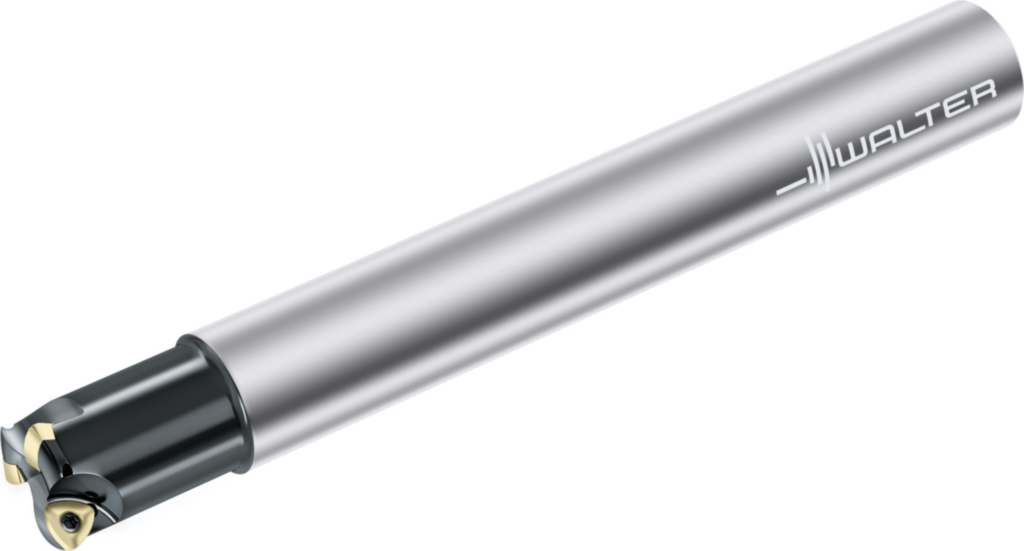

Fraise grande avance WALTER F2330.Z20.020.Z02.01

Référence web : I994-B700531
Référence fabricant : F2330.Z20.020.Z02.01

Fraise grande avance

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Fraise grande avance F2330 • Queue cylindrique • κ=15° • métrique • P2 .. 63X5 .. • Dc=10mm • Z=2

Détails techniques

Série	F2330
Longueur d'arête de coupe L_c (mm)	1
e8c92f2c08ba782f036c09fb3d90925f_mm	8
Diamètre de coupe D_c (mm)	10
Diamètre de liaison d₁ (mm)	20
73156e9a3a9aefc0e6ee00e37b0cca86_mm	20
Longueur totale l₁ (mm)	200
Longueur fonctionnelle l₄ (mm)	30
Désignation d'outil Désignation (mm)	F2330.Z20.020.Z02.01
Plaquettes amovibles possibles Type	P2633 . R10; P26379-R10
Poids Poids (kg)	0,45
Nombre de dents Z	2
ed34abf6636dae4322b07dfc333db1a6	2
Diamètre de coupe 1 (diamètre nominal) DC (mm)	10
Diamètre de coupe 2 DCX (mm)	20
Type de forme du côté de la machine FMT (mm)	EXT
Direction de coupe HAND (mm)	R
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	15
longueur de corps de base LB (mm)	30
Longueur fonctionnelle LF (mm)	200
Longueur de queue LS (mm)	50
Longueur utile LU (mm)	30
nombre des possibilités d'utilisation NOI (°)	480
Quantitée résiduelle de réaffûtage OAL (mm)	200
Longueur de porte-à-faux OHX (mm)	30
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	4
Le tour par minute, max. RPMX (1/min)	16000
Forme de plaquette SC	W
Classification par image TSYC	F2330-Z
Masse (poids) WT (kg)	0,447
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-200
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Nombre d'arêtes de coupe frontales effectives ZEFF	2
Nombre d'arêtes de coupe périphériques effectives ZEFP	2
Code de connexion, plaquette de coupe J41	WR$$P263X5103R***10
Code de connexion, du côté de la machine J6	ZYL01G2000$$$$
Puce J7	0
Procédé d'usinage J8	FPL
Longueur de porte-à-faux LPR (mm)	30
Numéro standard Caractéristique NSM	DIN4000-87
