Fraise grande avance en carbure monobloc

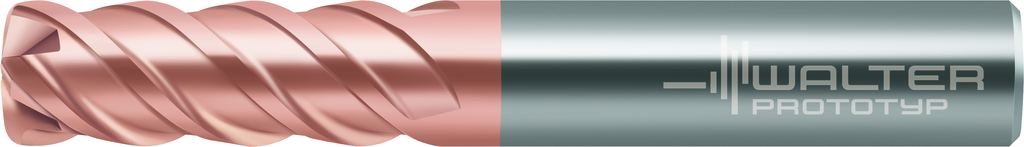

Fraise grande avance en carbure monobloc WALTER MC089-10.0A4B150-WB10TG

Voir les détails techniques

Références

Web : I994-B700328

Fabricant : MC089-10.0A4B150-WB10TG

Description

Fraise grande avance en carbure monobloc MC089 • Advance • Queue DIN 6535 HA • métrique • angle d'hélice de goujure 50° • WB10TG • Dc=10mm • Z=4

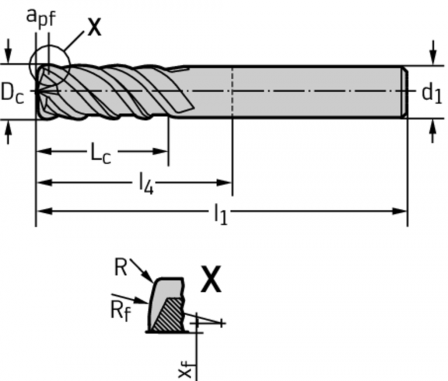

Détails techniques

Série	MC089
e53e5838afe5530aacdc97ec14e8a71e_mm	0,3
Diamètre de coupe D_c (mm)	10
Diamètre de queue d₁ (mm)	10
Longueur d'arête de coupe L_c (mm)	26
Longueur totale l₁ (mm)	72
6f982874ce4cd36b68ffa75edfb5a846_mm	32
Désignation d'outil Désignation (mm)	MC089-10.0A4B150-WB10TG
8fec0e43f668e9bb1e6ee73c03b249c0_mm	15
Rayon R (mm)	1,5
0d8b2e2435fe2a6ba1ba865eb43b6770_mm	0,8
19af1e2f7cdf2846e70f41468c12c951_mm	1,773
Nombre de dents Z	4
Taille d'attachement de base du côté de machine CZCMS	100
Diamètre de coupe 1 (diamètre nominal) DC (mm)	10
Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°)	50
Sens de torsion FHH	R
Type de forme du côté de la machine FMT (mm)	EXT
df114c2f3c51651babe5cb30985604e5_°	-18
ef9147cb43f470e98f404b338c933b97_°	-6
Désignation du matériau de coupe du fabricant GRADE (°)	WB10TG
fe5cec8843701a7aa34d624fb3323868_°	R
28c37d8443d8609e0b9a2cb7cc3c30f7_°	0
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	90
791a86b42a532489dc16f7a0cdc42df4_mm	32
Longueur fonctionnelle LF (mm)	72
Longueur de queue LS (mm)	40
Longueur utile LU (mm)	26
Quantitée résiduelle de réaffûtage OAL (mm)	72
Longueur de porte-à-faux OHX (mm)	32
Angle de rotation phi PHI (°)	0
Rayon de coin RE (mm)	1,5
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	3
Le tour par minute, max. RPMX (1/min)	80000
Classification par image TSYC	MC089-A-4-B-R
Rapport diamètre-longueur ULDR	2,6
Masse (poids) WT (kg)	0,083
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-72
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
528a93c6ed16095d25316b25516f3ed0	mm
Nombre d'arêtes de coupe frontales effectives ZEFF	4
Nombre d'arêtes de coupe périphériques effectives ZEFP	4

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
