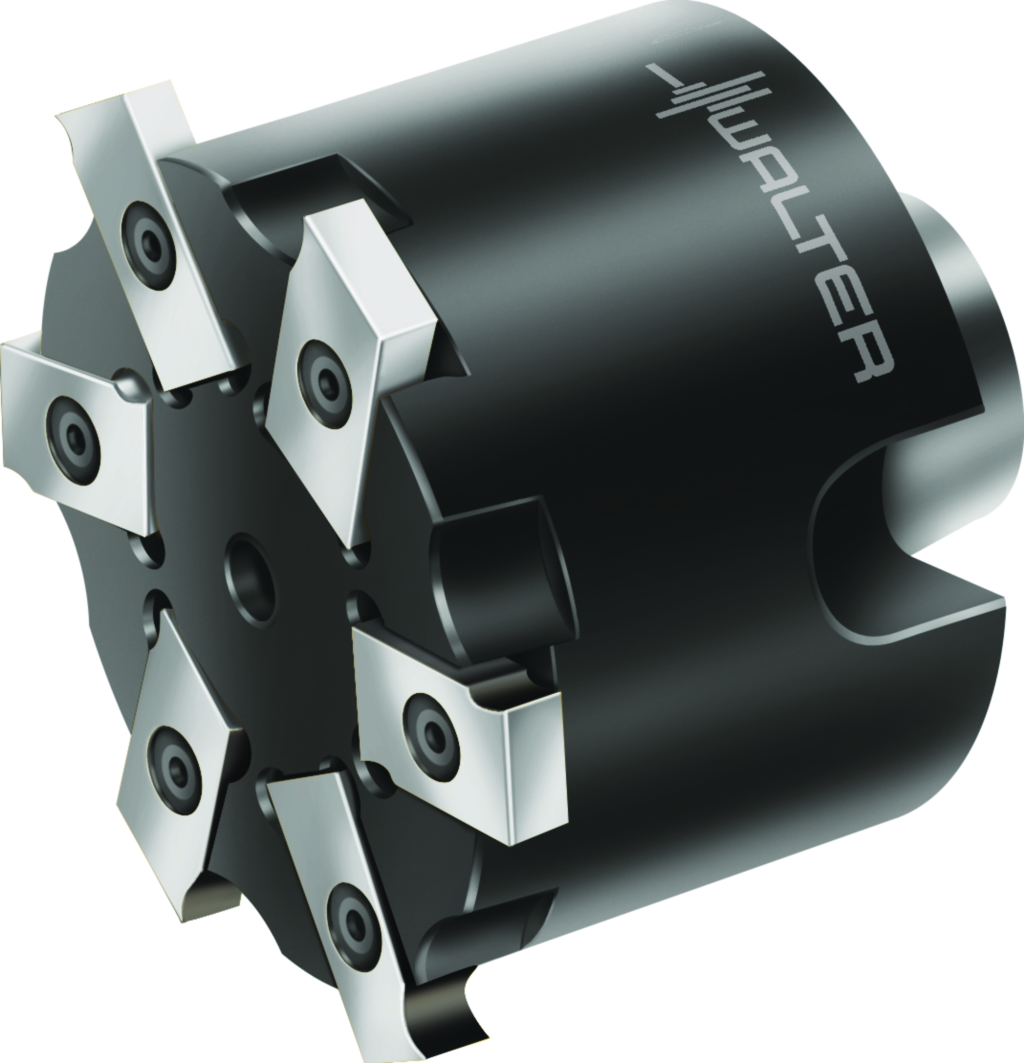

Fraise à gorge de circlips WALTER F2036M.0.50.040.063
Référence web : I994-B698895
Référence fabricant : F2036M.0.50.040.063
Référence fabricant : F2036M.0.50.040.063
Fraise à gorge de circlips
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à gorge de circlips F2036 • Attachement modulaire NCT • κ=90° • métrique • Dc=63mm
Détails techniques
| Série | F2036 |
| 68bd1351cd1de4c22aa9c54adc874f76_mm | 4 |
| Nombre de plaquettes amovibles Nb. de plaqu. (EA) | 6 |
| 51947138eb11a1003baa6e916eb9e07e_mm | 3,15 |
| 7515a118e85e9d92dcd3c8718dbe1c82_mm | 5,15 |
| Diamètre de coupe Dc (mm) | 63 |
| Longueur max. en porte-à-faux l4 (mm) | 40 |
| Désignation d'outil Désignation | F2036M.0.50.040.063 |
| Plaquettes amovibles possibles Type | P20200-3.1; P20200-3.2; P20200-3.3 |
| Nombre de dents Z (EA) | 6 |
| d09993ef7f8b29471c1990d54516fb1d_° | NCT 50 |
| Longueur fonctionnelle LF (mm) | 40 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 52 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Classification par image TSYC | F2036-M-P20200 |
| Masse (poids) WT (kg) | 0,635 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 6 |
| Direction de coupe F1 | R |
| Nombre d'arêtes de coupe périphériques effectives F21 | 6 |
| b6717310132441e5cd6a42eb2dad5a85 | 1 |
| 38f29ab3de80bc3793e4c9aa67f5d068 | 6 |
| e8feb558c9f1e6ba9ad37de3b3866d91 | 6 |
| 9e74fe080f8b2b8c7598dea2e61e65a7 | S |
| f2a906c13abd584476cba1f02d05e649 | 0 |
| Entrée du fluide de refroidissement H21 | 0 |
| Sortie du fluide de refroidissement H22 | 0 |
| Version de l'outil (code du matériau du corps de l'outil) H4 | S |
| Norme J1 | - |
| Identification du numéro de commande J21 | F2036M.0.50.040.063 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | WR$$P2023$**3R*A*** |
| Désignation de la plaquette de coupe, Pos. A J42 | P20200-3.3 |
| 63f76d9ef6ace2b58b527b98676cd9bf | P20200-3.3 |
| Code de connexion, du côté de la machine J6 | NCT01C0500$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FNU |
| Numéro standard Caractéristique NSM | DIN4000-87 |
