Fraise à fileter orbitale en carbure monobloc WALTER TC630UNJF7/16-A1F-WB10RA
Référence web : I994-F792754
Référence fabricant : TC630UNJF7/16-A1F-WB10RA
Référence fabricant : TC630UNJF7/16-A1F-WB10RA

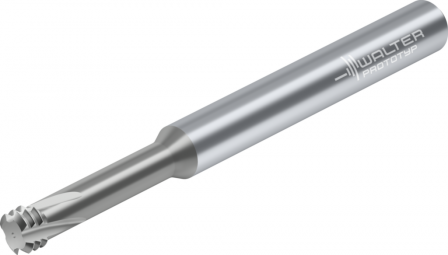

Fraise à fileter orbitale en carbure monobloc
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à fileter orbitale en carbure monobloc TC630 • Supreme • NJ60 • WB10RA • ≤3xD • Queue DIN 6535 HA • code de type de sortie de liqu: sortie axiale concentrique • filets par pouce=20 • Dc=9,4mm
Détails techniques
| Longueur d'arête de coupe Lc (mm) | 3,81 |
| Diamètre de coupe Dc (mm) | 9,4 |
| Diamètre de liaison d1 (mm) | 10 |
| f62cccf5f3060221a06444c2b3400ee1_mm | UNJF 7/16-20 |
| longueur utile l3 (mm) | 33,973 |
| Longueur totale l1 (mm) | 77 |
| 6f982874ce4cd36b68ffa75edfb5a846_mm | 37 |
| Désignation d'outil Désignation | TC630UNJF7/16-A1F-WB10RA |
| 969709aa3c8bbd070ac3336fe2c493e1 | 20 |
| Nombre de dents Z | 5 |
| Sortie du fluide de refroidissement CXSC | 1 |
| Taille d'attachement de base du côté de machine CZCMS | 100 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 9,4 |
| bcc3b2d9f98eb2c23fa52684263a081d_mm | 7,81 |
| Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°) | 15 |
| 549983e4964708ab04f044f3951a7304_mm | R |
| Type de forme du côté de la machine FMT | EXT |
| df114c2f3c51651babe5cb30985604e5_° | 7,5 |
| Désignation du matériau de coupe du fabricant GRADE | WB10RA |
| fe5cec8843701a7aa34d624fb3323868_1/min | R |
| 28c37d8443d8609e0b9a2cb7cc3c30f7_kg | 0 |
| Kappa KAP (°) | 0 |
| longueur de corps de base LB (mm) | 33,973 |
| Longueur fonctionnelle LF (mm) | 77 |
| Longueur de queue LS (mm) | 40 |
| Longueur utile LU (mm) | 33,973 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 77 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 132997 |
| gradient du cône TG | 0 |
| 04e88e7823ab47d7672507119f2c566c | NJ |
| 941d9ab409046163f1c12737bd557967 | 20 |
| 2e8bec55f057a13338b78534a0efb81a | F |
| Classification par image TSYC | TC630-UNJF-A1F |
| 414e9cf25a87f2601b07765b6b1b84ba | I |
| Masse (poids) WT (kg) | 0,072 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -77 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
