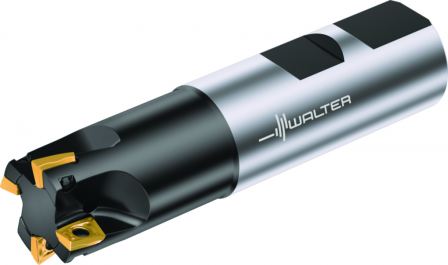

Fraise à dresser WALTER M4130-025-W25-04-08
Référence web : I994-B696441
Référence fabricant : M4130-025-W25-04-08
Référence fabricant : M4130-025-W25-04-08
Fraise à dresser
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à dresser M4130 • Queue DIN 1835 B • κ=90° • métrique • LD .. 08T2 .. • Dc=25mm • Z=2
Détails techniques
| Série | M4130 |
| Longueur d'arête de coupe Lc (mm) | 8 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 4 |
| Diamètre de coupe Dc (mm) | 25 |
| Diamètre de liaison d1 (mm) | 25 |
| Longueur totale l1 (mm) | 100 |
| Longueur max. en porte-à-faux l4 (mm) | 42 |
| Désignation d'outil Désignation (mm) | M4130-025-W25-04-08 |
| Plaquettes amovibles possibles Type | LDM . 08T204R |
| Poids Poids (kg) | 0,32 |
| Nombre de dents Z | 4 |
| Taille d'attachement de base du côté de machine CZCMS | 250 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 25 |
| Type de forme du côté de la machine FMT | EXT |
| Direction de coupe HAND (mm) | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 42 |
| Longueur fonctionnelle LF (mm) | 68 |
| Longueur de queue LS (mm) | 56 |
| Longueur de serrage LSC (mm) | 56 |
| Longueur utile LU (mm) | 42 |
| edaebd3961ad201ff0e86b7ae5ad3ccf_° | 4 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 100 |
| Longueur de porte-à-faux OHX (mm) | 42 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 1,9 |
| Le tour par minute, max. RPMX (1/min) | 29400 |
| Forme de plaquette SC | L |
| Classification par image TSYC | M4130-W |
| Masse (poids) WT (kg) | 0,319 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 2 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 4 |
| Lettre du code numéro de norme J11 | WE |
| Identification du numéro de commande J21 | M4130-025-W25-04-08 |
| Identifiant de l'entreprise J3 | W |
| Désignation de la plaquette de coupe, Pos. A J42 | LDGW 08 T2 PDR |
| 63f76d9ef6ace2b58b527b98676cd9bf | LDGW 08 T2 PDR |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-87 |
