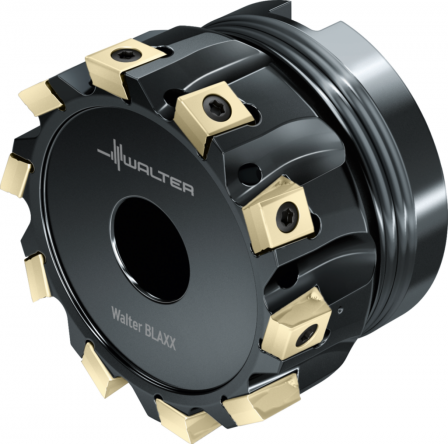

Fraise à dresser WALTER F5041.B22.050.Z07.08
Référence web : I994-B696972
Référence fabricant : F5041.B22.050.Z07.08
Référence fabricant : F5041.B22.050.Z07.08
Fraise à dresser
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à dresser F5041 • Walter BLAXX • Alésage cylindrique Entraînement transversal DIN 138 • κ=90° • métrique • LN .. 0904 .. • Dc=50mm • Z=7
Détails techniques
| Série | F5041 |
| Longueur d'arête de coupe Lc (mm) | 8 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 7 |
| Diamètre de coupe Dc (mm) | 50 |
| Diamètre de liaison d1 (mm) | 22 |
| Longueur max. en porte-à-faux l4 (mm) | 40 |
| Désignation d'outil Désignation (mm) | F5041.B22.050.Z07.08 |
| Plaquettes amovibles possibles Type (mm) | LNH . 0904 .. R |
| Poids Poids (kg) | 0,36 |
| Nombre de dents Z | 7 |
| Sortie du fluide de refroidissement CXSC | 3 |
| Taille d'attachement de base du côté de machine CZCMS | 220 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 50 |
| Diamètre de coupe 2 DCX (mm) | 50 |
| Type de forme du côté de la machine FMT (mm) | INT |
| Direction de coupe HAND | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 40 |
| Longueur fonctionnelle LF (mm) | 40 |
| nombre des possibilités d'utilisation NOI (°) | 200 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 40 |
| Longueur de porte-à-faux OHX (mm) | 40 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 0 |
| Le tour par minute, max. RPMX (1/min) | 28000 |
| Forme de plaquette SC | L |
| Classification par image TSYC | F5041-B1-LN09 |
| Rapport diamètre-longueur ULDR | 1,4 |
| Masse (poids) WT (kg) | 0,36 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 7 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 7 |
| Désignation du produit J22 | 192 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | WR$$LN0904**3R***** |
| Code de connexion, du côté de la machine J6 | FDA12G2200$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FZI |
| Numéro standard Caractéristique NSM | DIN4000-88 |
