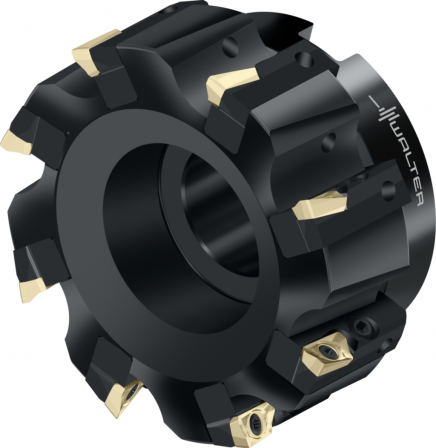

Fraise à dresser WALTER F2010.B.125.Z08.15.R765M
Référence web : I994-E528658
Référence fabricant : F2010.B.125.Z08.15.R765M
Référence fabricant : F2010.B.125.Z08.15.R765M
Fraise à dresser
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à dresser F2010 • Alésage cylindrique Entraînement transversal DIN 138 • κ=90° • métrique • BC .. 1605 .. • Dc=125mm • Z=8
Détails techniques
| Longueur d'arête de coupe Lc (mm) | 15 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 8 |
| Diamètre de coupe Dc (mm) | 125 |
| Diamètre de liaison d1 (mm) | 40 |
| Longueur max. en porte-à-faux l4 (mm) | 63 |
| Désignation d'outil Désignation (mm) | F2010.B.125.Z08.15.R765M |
| Plaquettes amovibles possibles Type (mm) | BC .. 1605 .. R |
| Poids Poids (kg) | 3,65 |
| Nombre de dents Z | 8 |
| cd287d22920c479c9dd98c265f25167c_mm | 9,07 |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 400 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 125 |
| Diamètre de coupe 2 DCX (mm) | 125 |
| Type de forme du côté de la machine FMT | INT |
| fe5cec8843701a7aa34d624fb3323868_1/min | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 63 |
| Longueur fonctionnelle LF (mm) | 63 |
| nombre des possibilités d'utilisation NOI (°) | 240 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 63 |
| Longueur de porte-à-faux OHX (mm) | 63 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 0,1 |
| Le tour par minute, max. RPMX (1/min) | 5400 |
| Classification par image TSYC | F2010-B2-BC1605 |
| Rapport diamètre-longueur ULDR | 1,31 |
| Masse (poids) WT (kg) | 3,65 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 8 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 8 |
| Désignation du produit J22 | 5162 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | WR$$BC1605**3RB**** |
| Désignation de la plaquette de coupe, Pos. A J42 | BCMT160508R-F55 |
| 63f76d9ef6ace2b58b527b98676cd9bf | BCMT160508R-F55 |
| Code de connexion, du côté de la machine J6 | FDA12G4000$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FZI |
| Numéro standard Caractéristique NSM | DIN4000-88 |
