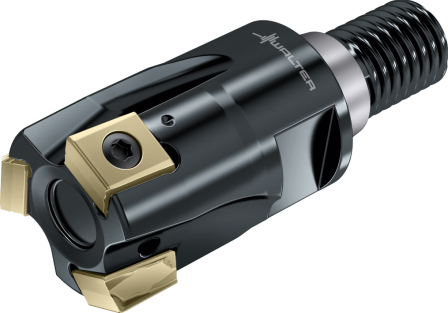

Fraise à dresser WALTER F5041.UT22.026.Z02.08
Référence web : I994-G631119
Référence fabricant : F5041.UT22.026.Z02.08
Référence fabricant : F5041.UT22.026.Z02.08
Fraise à dresser
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à dresser F5041 • Walter BLAXX • ScrewFit • κ=90° • pouce • LN .. 0904 .. • Dc=25mm • Z=2
Détails techniques
| Longueur d'arête de coupe Lc (inch) | 0,315 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (mm) | 2 |
| Diamètre de coupe Dc (inch) | 1 |
| Diamètre de liaison d1 (inch) | 0,866 |
| Longueur max. en porte-à-faux l4 (inch) | 1,378 |
| Désignation d'outil Désignation (mm) | F5041.UT22.026.Z02.08 |
| Plaquettes amovibles possibles Type (mm) | LNH . 0904 .. R |
| Poids Poids (lbs) | 0,243 |
| Nombre de dents Z | 2 |
| Sortie du fluide de refroidissement CXSC | 3 |
| Taille d'attachement de base du côté de machine CZCMS | 220 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 25,4 |
| Type de forme du côté de la machine FMT | EXT |
| Direction de coupe HAND (mm) | R |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| longueur de corps de base LB (mm) | 35 |
| Longueur fonctionnelle LF (mm) | 35 |
| Longueur utile LU (mm) | 35 |
| nombre des possibilités d'utilisation NOI (°) | 200 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 58 |
| Longueur de porte-à-faux OHX (mm) | 35 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 0 |
| Le tour par minute, max. RPMX (1/min) | 39600 |
| Forme de plaquette SC | L |
| Classification par image TSYC | F5041-T-LN09_INCH |
| Rapport diamètre-longueur ULDR | 2,15 |
| Masse (poids) WT (kg) | 0,11 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 2 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 2 |
| Identification du numéro de commande J21 | F5041.UT22.026.Z02.08 |
| Désignation du produit J22 | 192 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, plaquette de coupe J41 | WR$$LN0904**3R***** |
| Désignation de la plaquette de coupe, Pos. A J42 | LNHU090404R-L55T |
| 63f76d9ef6ace2b58b527b98676cd9bf | LNHU090404R-L55T |
| Code de connexion, du côté de la machine J6 | SAW01C0220$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FZI |
| Longueur de porte-à-faux LPR (mm) | 35 |
| Numéro standard Caractéristique NSM | DIN4000-87 |
