Fraise à dresser/rainurer en carbure monobloc

Fraise à dresser/rainurer en carbure monobloc WALTER H4135217-12

Voir les détails techniques

Références

Web : I994-B698095

Fabricant : H4135217-12

Description

Fraise à dresser/rainurer en carbure monobloc H4135217 • Proto∙max™_ST • Queue DIN 6535 HB • métrique • angle d'hélice de goujure 35° • TAZ • Dc=12mm • Z=5

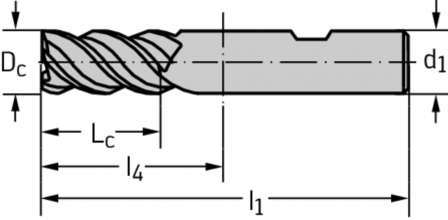

Détails techniques

Série	H4135217
Longueur d'arête de coupe L_c (mm)	26
5010d5f1eb08faddb7c9fa5fcf9799e4_mm	0,24
Diamètre de queue d₁ (mm)	12
Longueur totale l₁ (mm)	83
Longueur fonctionnelle l₄ (mm)	38
Désignation d'outil Désignation (mm)	H4135217-12
Nombre de dents Z (mm)	5
Revêtement/surface COATING	AlTiN + ZrN
Pression du fluide de refroidissement CP (MPa)	0
47b9ef7a64b5c446e6d486dadb6a7efb	1
Unité du dimensionnement d'attachement CUB	M
Précision d'unité de d'attachement, du côté de la machine CUBPMS	G
Sortie du fluide de refroidissement CXSC	0
Taille d'attachement de base du côté de machine CZCMS	120
Diamètre de coupe 1 (diamètre nominal) DC (mm)	12
Angle de torsion (Angle de coupe vers le côté (radial)) FHA (°)	35
549983e4964708ab04f044f3951a7304_mm	R
d0464f9f4cac55deca06ec8e4c7214f2_1/min	EXT
df114c2f3c51651babe5cb30985604e5_°	10,5
ef9147cb43f470e98f404b338c933b97_°	4
Désignation du matériau de coupe du fabricant GRADE (°)	TAZ
fe5cec8843701a7aa34d624fb3323868_°	R
28c37d8443d8609e0b9a2cb7cc3c30f7	0
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	90
933871b15bef4015d675e06be1401279_°	45
Longueur fonctionnelle LF (mm)	60,5
Longueur de queue LS (mm)	45
Longueur de serrage LSC (mm)	45
Longueur utile LU (mm)	26
Quantitée résiduelle de réaffûtage OAL (mm)	83
Longueur de porte-à-faux OHX (mm)	38
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	6
Le tour par minute, max. RPMX (1/min)	80000
Classification par image TSYC	H4135217
Rapport diamètre-longueur ULDR	2,167
Masse (poids) WT (kg)	0,112
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-83
15b98b0a1494c5e702d6d1ce8ec7c3b0	mm
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Nombre d'arêtes de coupe frontales effectives ZEFF (mm)	5
Nombre d'arêtes de coupe périphériques effectives ZEFP	5

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
