Fraise à copier WALTER F2239.W.025.Z01.28
Référence web : I994-B696170
Référence fabricant : F2239.W.025.Z01.28
Référence fabricant : F2239.W.025.Z01.28

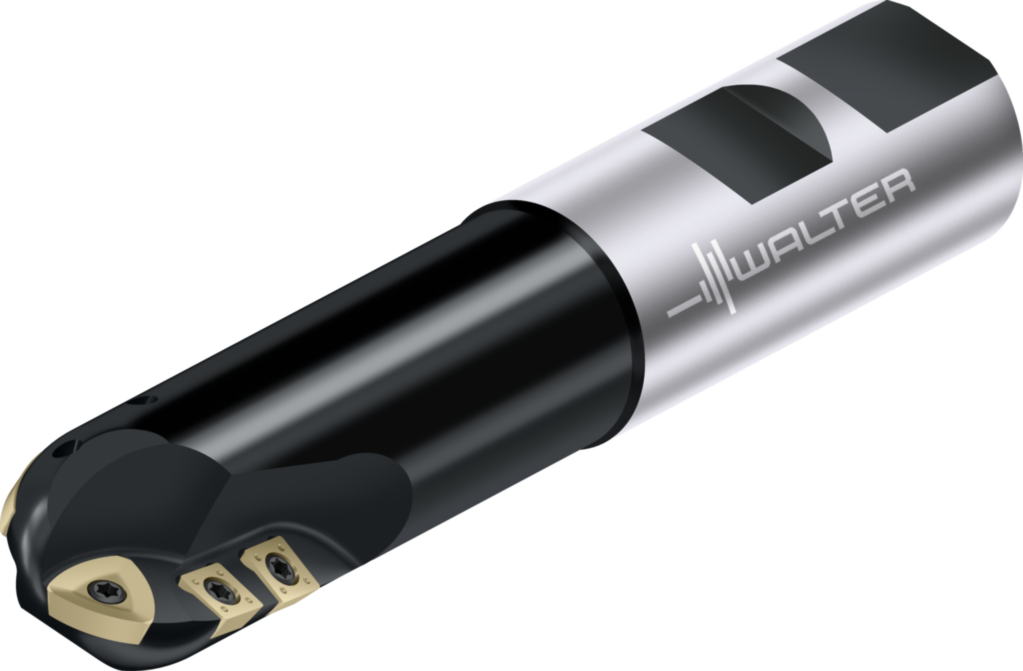

Fraise à copier
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à copier F2239 • Queue DIN 1835 B • métrique • SP .. 1203 .. • Dc=25mm • Z=1
Détails techniques
| Série | F2239 |
| Nombre de plaquettes amovibles Nb. de plaqu. (mm) | 3 |
| Diamètre de coupe Dc (mm) | 25 |
| Diamètre de liaison d1 (mm) | 25 |
| Longueur totale l1 (mm) | 130 |
| Longueur max. en porte-à-faux l4 (mm) | 73 |
| Désignation d'outil Désignation (mm) | F2239.W.025.Z01.28 |
| Rayon R (mm) | 12,5 |
| Plaquettes amovibles possibles Type | SPM . 060304 |
| Poids Poids (kg) | 0,42 |
| Nombre de dents Z (EA) | 1 |
| Diamètre de coupe, min DCN (mm) | 25 |
| Diamètre de coupe 2 DCX (mm) | 25 |
| Angle de coin plaquette de coupe EPSR (°) | 90 |
| Direction de coupe HAND | R |
| Genre de montage IFS (mm) | 3 |
| Code de connexion, plaquette de coupe IIC | WR$$SP0603043R***04 |
| Kappa KAP (°) | 0 |
| longueur de corps de base LB (mm) | 73 |
| Longueur fonctionnelle LF (mm) | 98 |
| Longueur de porte-à-faux LPR (mm) | 73 |
| Longueur de queue LS (mm) | 56 |
| Longueur de serrage LSC (mm) | 56 |
| Longueur utile LU (mm) | 73 |
| 5c70c0f47bf5b4b68d4457c876f61135_mm | 32 |
| nombre des possibilités d'utilisation NOI | 400 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 130 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 0 |
| Le tour par minute, max. RPMX (1/min) | 22900 |
| Hauteur du bord de coupe S (mm) | 4,76 |
| Forme de plaquette SC | W |
| Classification par image TSYC | 10 |
| Masse (poids) WT (kg) | 0,416 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -130 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 1 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | ZYL10G2500h$06 |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FFO |
| Numéro standard Caractéristique NSM | DIN4000-87 |
