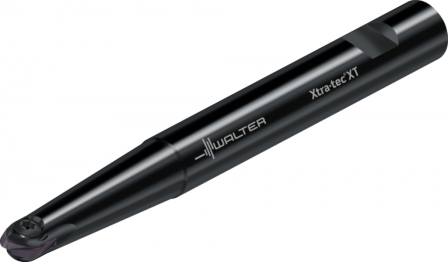

Fraise à copier de finition WALTER M5460.009-W13-02-05
Référence web : I994-B696283
Référence fabricant : M5460.009-W13-02-05
Référence fabricant : M5460.009-W13-02-05
Fraise à copier de finition
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à copier de finition M5460 • Xtra·tec® XT • Queue DIN 1835 B • pouce • P3 .. 2010 .. • Dc=10mm • Z=2
Détails techniques
| Nombre de plaquettes amovibles Nb. de plaqu. (mm) | 1 |
| Diamètre de coupe Dc (inch) | 0,375 |
| Diamètre de liaison d1 (inch) | 0,5 |
| df4580539fe7bad972a93c92bb7ad964_inch | 0,906 |
| Longueur totale l1 (inch) | 5,906 |
| Longueur max. en porte-à-faux l4 (inch) | 1,378 |
| Désignation d'outil Désignation (mm) | M5460.009-W13-02-05 |
| Rayon R (inch) | 0,188 |
| Plaquettes amovibles possibles Type | P320 . -D09.52 |
| Poids Poids (lbs) | 0,262 |
| Nombre de dents Z | 2 |
| Sortie du fluide de refroidissement CXSC | 3 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 9,525 |
| Direction de coupe HAND (mm) | R |
| Genre de montage IFS | 3 |
| Code de connexion, plaquette de coupe IIC (mm) | WR$$P32010**3R*I*** |
| Kappa KAP (°) | 0 |
| longueur de corps de base LB (mm) | 34,976 |
| Longueur fonctionnelle LF (mm) | 127,378 |
| Longueur de porte-à-faux LPR (mm) | 35 |
| Longueur de queue LS (mm) | 80 |
| Longueur utile LU (mm) | 23 |
| 5c70c0f47bf5b4b68d4457c876f61135_mm | 22,622 |
| Désignation de la plaquette de coupe MIID | P3201-D9.52 |
| nombre des possibilités d'utilisation NOI | 400 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 150 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 0 |
| Le tour par minute, max. RPMX (1/min) | 13800 |
| Hauteur du bord de coupe S (mm) | 2,5 |
| Classification par image TSYC | M5460-W-INCH |
| Masse (poids) WT (kg) | 0,119 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -150 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 2 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 2 |
| Procédé d'usinage J8 | FFO |
| Numéro standard Caractéristique NSM | DIN4000-87 |
