Fraise à copier avec plaquettes rondes WALTER F2334R.T28.032.Z03.05
Référence web : I994-D558049
Référence fabricant : F2334R.T28.032.Z03.05
Référence fabricant : F2334R.T28.032.Z03.05

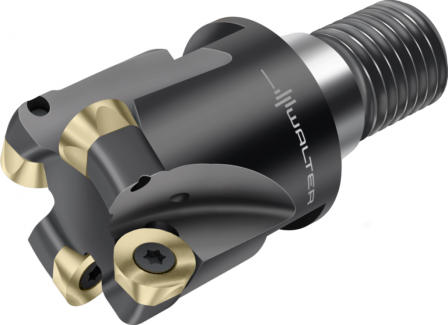

Fraise à copier avec plaquettes rondes
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise à copier avec plaquettes rondes F2334R • ScrewFit • métrique • RO .. 10T3 .. • Dc=22mm • Z=3
Détails techniques
| Longueur d'arête de coupe Lc (mm) | 5 |
| Diamètre de liaison d1 (mm) | 28 |
| 73156e9a3a9aefc0e6ee00e37b0cca86_mm | 32 |
| Longueur fonctionnelle l4 (mm) | 40 |
| Désignation d'outil Désignation (mm) | F2334R.T28.032.Z03.05 |
| 018eb829aedac85d8867898b42ced4f3_mm | 5 |
| Plaquettes amovibles possibles Type (mm) | RO . X10T3M0 |
| Poids Poids (kg) | 0,18 |
| Nombre de dents Z (mm) | 3 |
| Nombre de plaquettes amovibles Nb. de plaqu. (mm) | 3 |
| Sortie du fluide de refroidissement CXSC | 3 |
| Taille d'attachement de base du côté de machine CZCMS | 280 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 22 |
| Diamètre de coupe 2 DCX (mm) | 32 |
| bcc3b2d9f98eb2c23fa52684263a081d_mm | 28 |
| Type de forme du côté de la machine FMT (mm) | EXT |
| Direction de coupe HAND | R |
| Kappa KAP (°) | 0 |
| longueur de corps de base LB (mm) | 40 |
| Longueur fonctionnelle LF (mm) | 40 |
| Longueur utile LU (mm) | 40 |
| nombre des possibilités d'utilisation NOI (°) | 300 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 69 |
| Longueur de porte-à-faux OHX (mm) | 40 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 8,6 |
| Le tour par minute, max. RPMX (1/min) | 37100 |
| Forme de plaquette SC | R |
| Classification par image TSYC | F2334R-T |
| Rapport diamètre-longueur ULDR | 2,215 |
| Masse (poids) WT (kg) | 0,179 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -40 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 3 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 3 |
| Désignation de la plaquette de coupe, Pos. A J42 | ROHX10T3M0-D57 |
| 63f76d9ef6ace2b58b527b98676cd9bf | ROHX10T3M0-D57 |
| Code de connexion, du côté de la machine J6 | SAW01C0280$$$$ |
| Puce J7 | 0 |
| Procédé d'usinage J8 | FFO |
| Longueur de porte-à-faux LPR (mm) | 40 |
| Numéro standard Caractéristique NSM | DIN4000-87 |
