distributeur de base VZWE-E-M22C-M-G34-200-H

distributeur de base VZWE-E-M22C-M-G34-200-H




  • distributeur de base VZWE-E-M22C-M-G34-200-H

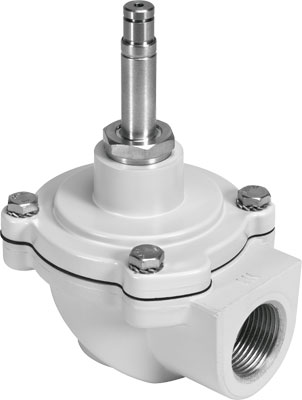

distributeur de base VZWE-E-M22C-M-G34-200-H FESTO 1794182


Référence web : A700-D085388
Référence fabricant : 1794182
distributeur de base VZWE-E-M22C-M-G34-200-H Vanne à impulsion, version coudée Conception=(* Passage en équerre, * Distributeur à diaphragme), Mode d'actionnement=électrique, Principe d'étanchéité=mou (joint), Position de montage=indifférent, Mode de fixation=(* vissé, * avec filetage)
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Documentations techniques
Fiche technique Catalogue
Détails techniques
Degré de protectionIP65
Poids du produit (g)420
ConceptionDistributeur à diaphragme, Passage en équerre
Mode d'actionnementélectrique
Principe d'étanchéitémou (joint)
Position de montageindifférent
Mode de fixationavec filetage, vissé
Diamètre nominal (mm)20
Fonction de distributeur2/2 monostable, fermé
Sens d'écoulementirréversible
Pression de service (bar)0.35, 8
Type de rappelRessort mécanique
Type de commandepiloté
MoyenAir comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)-20, 60
Débit Kv (m3/h)15
Note sur la matièreConforme RoHS, Contenant de substances de silicone
Classe de résistance à la corrosion KBK3 - Effets de corrosion forts
Note sur le fluide de commande et de pilotageFonctionnement avec lubrification impossible
Temps de commutation Arrêt (ms)<= 100 ms
Temps de commutation Marche (ms)<= 30 ms
Matériau jointsNBR
Matériau corpsAluminium moulé sous pression
Commande manuelle auxiliairepas de
Matériau visAcier fortement allié inoxydable
Raccordement vanne de process 1G3/4
Raccordement vanne de process 2G3/4
Différence de pression (bar)0.35
Référence matériau : boîtierEN AC-47100D
Référence matériaux, vis1.4301
Matériau tube d'induitAcier fortement allié
Matériau diaphragmeNBR-PA
Couple de serrage max. du filetage de raccordement (Nm)60
SérieVZWE
Type de produitDistributeur de base
