Accueil › CATALOGUES ›COMPOSANTS TECHNIQUES ›TRANSMISSION PNEUMATIQUE ›VERINS ›FESTO › GAMME CLASSIQUE › DGPL-40-1000-PPV-A-B-KF Vérin linéaire FESTO 526668

DGPL-40-1000-PPV-A-B-KF Vérin linéaire FESTO 526668

Référence web : A700-A175147
Référence fabricant : 526668

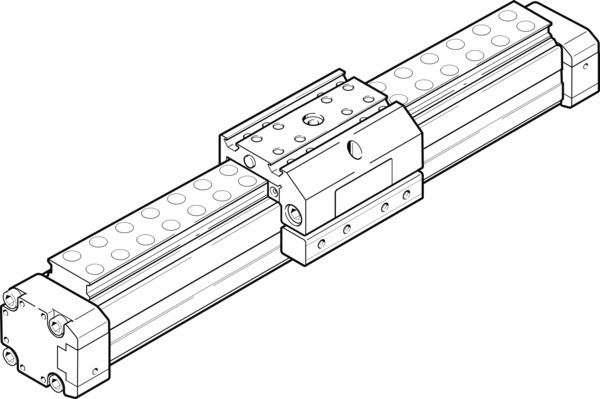

DGPL-40-1000-PPV-A-B-KF Vérin linéaire

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Vérin linéaire DGPL-40-1000-PPV-A-B-KF pour détection sans contact, sans tige de piston, avec liaison mécanique entre le piston et le chariot et amortissement réglable aux deux fins de course. Course=1000 mm, Diamètre de piston=40 mm, Amortissement=(* PPV : amortissement pneumatique réglable des deux côtés, * YSR: Amortisseur, amortissement dur), Position de montage=indifférent, Guidage=Patin à billes

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Aluminium, Anodisé
Symbole	991254
Position de montage	indifférent
Raccord pneumatique	G1/4
Pression de service (BAR)	1.5, 8
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-]
Classe de protection anticorrosion CRC	0 - Aucun effet de corrosion
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	NBR, TPE-U (PU)
Matériau du couvercle	Aluminium moulé, Avec revêtement
Course (MM)	1000
Amortissement	PPV : amortissement pneumatique réglable des deux côtés, YSR: Amortisseur, amortissement dur
Détection de position	pour capteurs de proximité
Longueur d’amortissement (MM)	30
Mode de fonctionnement	à double effet
Guidage	Patin à billes
Ø du piston	40 mm
Force théorique à 6 bar, avance (N)	754
Masse déplacée à 0 mm de course (G)	1700
Poids additionnel de la masse déplacée par 10 mm de course (G)	97
Poids de base à 0 mm de course (G)	4480
Force théorique sous 6 bar, recul (N)	754
Masse déplacée (G)	1700
Raccords alternatifs	Voir dessin du produit
Principe d’entraînement	Solidaire (fente)
Série	DGPL
Type de produit	Vérin linéaire
