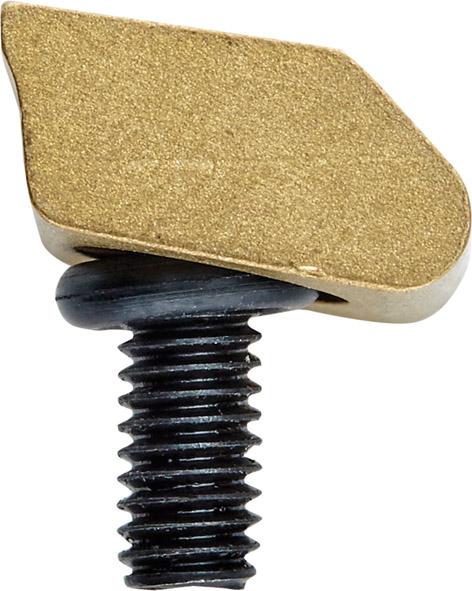

Crampon de bridage Pitbull arête non vive MS 1,7kNMITEE-BITE IBT 39170300
Références
B3300200524
Web : A589-A621725
Fabricant : 39170300
Description
Crampon de bridage Pitbull en laiton à arête non viveApplications : l'arrière de la pince s'appuie vers l'avant et vers le bas en serrant la vis (DIN 912). Ceci produit un effet absolu de plaquage pour l’usinage haute précision de différentes pièces à usiner. En outre, il est idéal pour le serrage de plusieurs pièces à la fois. Le faible encombrement permet l’usinage de plusieurs faces sans arêtes gênant l’outil. Livraison : crampon de bridage avec vis (DIN 912), plaque et anneau torique.En laiton avec arête non vive pour éviter les rayures de serrage.
Détails techniques
FiletageM4
Largeur de serrage (mm)12,7
Course de serrage (MM)0,4
Cote B H9 (mm)12,7
Cote B1 (mm)5,1
Cote H (mm)8,64
Cote H1 (mm)4,8
Cote H2 (mm)2,6
Couple de serrage (N·m)2,8
Force de serrage (kN)1,8
Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander
Demande de devis

Produits similaires
Produit
Filetage Largeur de serrage (mm) Course de serrage (MM) Cote B H9 (mm) Cote B1 (mm) Cote H (mm) Cote H1 (mm) Cote H2 (mm) Couple de serrage (N·m) Force de serrage (kN)
Crampon de bridage Pitbull arête non vive acier 16,0
Crampon de bridage Pitbull arête non vive acier 16,0 MITEE-BITE 39170320
B3300200563
Référence : B3300200563
Référence web : A589-A663403
Référence fabricant : 39170320
M6
19,1
0,6
19,05
7,6
14,48
7,2
3,8
22,5
16
