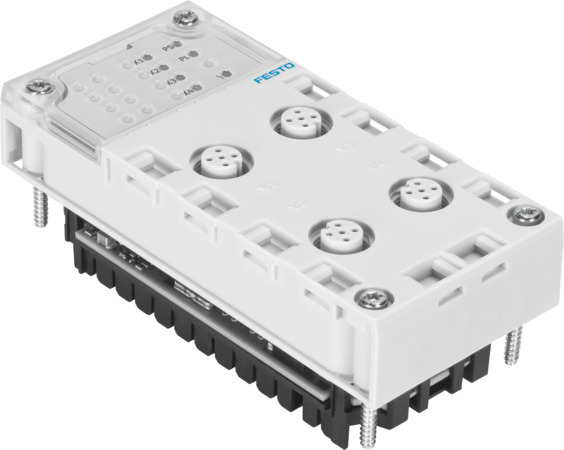

CPX-CTEL-4-M12-5POL Interface électrique FESTO 1577012
Référence : H2504000379
Référence web : A700-D081993
Référence fabricant : 1577012
Référence web : A700-D081993
Référence fabricant : 1577012
CPX-CTEL-4-M12-5POL Interface électrique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | 4x connecteur femelle, 5 pôles, Codage A, M12 |
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PC, Renforcé de polyamide |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | (état après montage), 1 - faibles effets de corrosion |
| Température de stockage (GC) | -20, 70 |
| Plage de tension de service CC (V) | 18, 30 |
| Protocole | I-Port |
| Dimensions l x L x H | (y compris module d'interconnexion), 50 mm x 107 mm x 55 mm |
| Séparation de potentiel canal - canal | non |
| Eléments de commande | Commutateur DIL |
| Paramétrage | Comportement de diagnostic, Failsafe par canal, Forçage par canal, Idle Mode par canal, Mode de changement d'outil, Paramètres de module |
| Diagnostic | Court-circuit modules, Diagnostic orienté vers le module, Erreur de communication, Tension basse |
| Capacité maximale d'adresses d'entrées (AD) | 32 |
| Capacité maximale d'adresses de sorties (AD) | 32 |
| Temps de cycle interne | 1 ms par bit de données utiles |
| Fonctions supplémentaires | Mode de changement d'outil |
| Consommation interne pour tension service nominale | Type 65 mA |
| Longueur de câble max. | 20 m |
| Affichages LED | État de l'alimentation du système, État de la tension sous charge, État du module, État/diagnostic I-Port |
| Autonomie en cas de coupure de courant (MS) | 10 |
| 65e67380398211e6fccd3eefbfc8e82c | 4 x 1,6 A |
| Alimentation électrique max. par canal | 4 x 1,6 A |
| Séparation de potentiel canal - bus interne | Oui, en cas d’alimentation intermédiaire |
| d52cf52f2c2adcaccd103d20d1712772 | 4 |
| Série | CPX |
| Type de produit | Interface électrique |
