CPX-CM-HPP Bloc de commande FESTO 562214
Référence web : A700-D081989
Référence fabricant : 562214
Référence fabricant : 562214

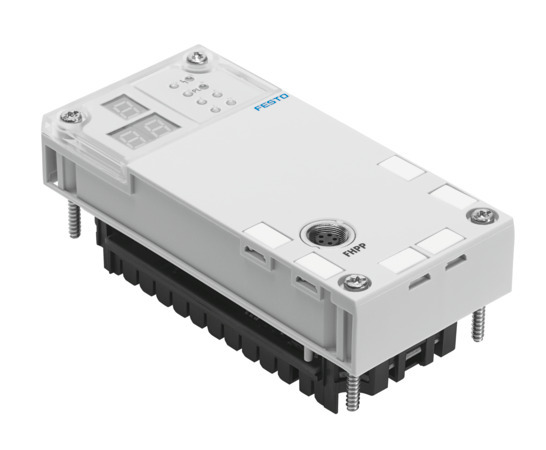

CPX-CM-HPP Bloc de commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PC, Renforcé de polyamide |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne relative aux basses tensions |
| Note sur le matériau | Conforme à RoHS |
| Température de stockage (GC) | -20, 70 |
| Plage de tension de service CC (V) | 18, 30 |
| Protocole | FHPP |
| Dimensions l x L x H | 50 mm x 107 mm x 55 mm |
| Affichage LED spécifique au produit | Error, PL : alimentation de charge |
| Vitesse de transmission | 1 Mbit/s |
| Paramétrage | Forçage de canaux, Paramètres du système |
| Capacité maximale d'adresses d'entrées (AD) | 32 |
| Capacité maximale d'adresses de sorties (AD) | 32 |
| Consommation interne pour tension service nominale | Type 80 mA |
| 6464d56a6ddc4e0c9899b9b5be723aef | Bus CAN |
| Autonomie en cas de coupure de courant (MS) | 10 |
| Interface du bus de terrain | 1x connecteur femelle M9, à 5 pôles |
| Diagnostic spécifique à l'appareil | Diagnostic orienté canal et module, Mémoire de diagnostic, Sous-tension/court-circuit modules |
| Aide à la configuration | Terminal de poche MMI |
| Nombre total d'axes | 4 |
| Série | CPX |
| Type de produit | Bloc de commande |
