Cartouches ISO

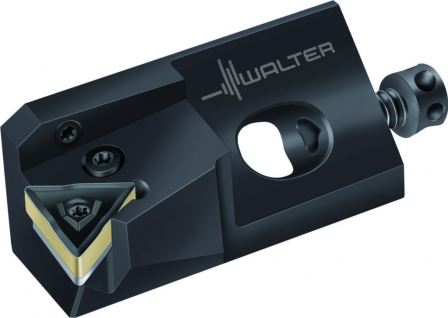

Cartouches ISO WALTER PTFNR12CA-16

Voir les détails techniques

Références

Web : I994-B687666

Fabricant : PTFNR12CA-16

Description

Cartouches ISO PTFN...CA • métrique • Droite • κ=95° • Dc(min)=50mm

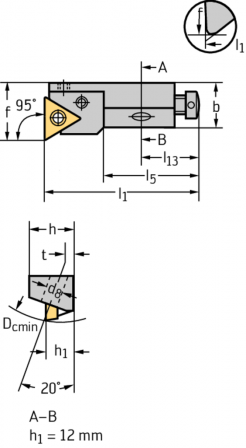

Détails techniques

ee1afc2857a59f9d259f3209ae75ba87_mm	15
Diamètre de liaison d₈ (mm)	7
Diamètre de coupe minimal D_{c min} (mm)	50
Hauteur h (mm)	20
Hauteur du pic h₁ (mm)	12
Longueur de serrage l₅ (mm)	32,5
Écartement des attachements l₁₃ (mm)	20
Hauteur du trou de fixation t (mm)	6
Longueur totale l₁ (mm)	55
Désignation d'outil Désignation	PTFNR12CA-16
Plaquettes amovibles possibles Type	TN .. 1604 ..
Largeur fonctionnelle f (mm)	20
Largeur de la queue C8 (mm)	15
Masse (poids) D7 (kg)	0,088
Angle d'attaque E1 (°)	90
Angle de coin plaquette de coupe E3 (°)	60
Direction de coupe F1	R
Forme de porte-outil F2	G
Genre de montage de plaquette F5	P
Longueur vis de réglage G10 (mm)	8
distance de l'alésage 1 G4 (mm)	20
Diamètre d'alésage de fixation G6 (mm)	7
ce6ea40bd7e7217e7bc6066100154e0e_°	20
Hauteur d'alésage de fixation G8 (mm)	6
Version de l'outil (code du matériau du corps de l'outil) H4	S
Norme J1	-
Identification du numéro de commande J21	PTFNR12CA-16
Identifiant de l'entreprise J3	W
Code de connexion, plaquette de coupe J41	ISO$TN1604002******
Désignation de la plaquette de coupe J42	TNMG 332
Code de connexion, du côté de la machine J6	KKH01C012R$$$$
Puce J7	0
Procédé d'usinage J8	DDI
Numéro standard Caractéristique NSM	DIN4000-175

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Demande de devis
