Barre d'alésage – Serrage par vis

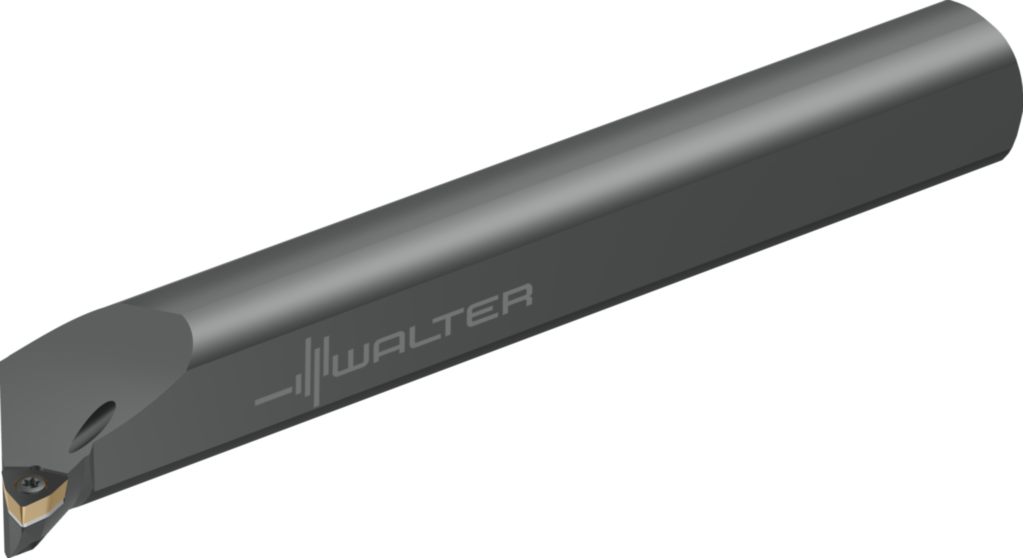

Barre d'alésage – Serrage par vis WALTER A10K-SWLCR04

Voir les détails techniques

Références

Web : I994-B714005

Fabricant : A10K-SWLCR04

Description

Barre d'alésage – Serrage par vis A...-SWLC • Walter Turn • métrique • Queue cylindrique avec méplat • Droite • 10mm • plaquette trigone • WC .. 0402 ..

Détails techniques

Serrage	Vis
Série	A...-SWLC
Diamètre de liaison d₁ (mm)	10
a5caf0b2fbd8bf8e8e26939b00ec056a_mm	12
2902655dc0181761884d1195e9ecf55d_°	0
cd84e445eadb239291d5b97db49b30c5_mm	9
ab19229e42b735750ac92c52e3bf94d2_°	-10
Longueur fonctionnelle l₁ (mm)	125
Désignation d'outil Désignation (mm)	A10K-SWLCR04
b4e29c99d273c11907c36c8b7cef0137_mm	4
Plaquettes amovibles possibles Type	WC .. 0402 ..
Largeur fonctionnelle f (mm)	7
Codage des places de plaquette SSC	4
Genre d'attachement, du côté de la machine C15	5
Taille d'attachement de base du côté de machine C2	100
Diamètre d'attachement du côté de la machine C3 (mm)	10
Hauteur de queue C4 (mm)	9
Masse (poids) D7 (kg)	0,077
Angle d'attaque E1 (°)	95
Type d'angle d'attaque E2	B
Angle de coin plaquette de coupe E3 (°)	80
Angle d'arête orthogonal E4 (°)	0
Angle d'inclinaison E5 (°)	-10
Direction de coupe F1	R
Forme de porte-outil F2	G
Genre de montage de plaquette F5	S
Entrée du fluide de refroidissement H21	1
Sortie du fluide de refroidissement H22	3
Norme J1	-
Identification du numéro de commande J21	A10K-SWLCR04
Désignation du produit J22	97
Identifiant de l'entreprise J3	W
Code de connexion, plaquette de coupe J41	ISO$WC0402003******
Désignation de la plaquette de coupe J42	WCGW 04 02 04
Code de connexion, du côté de la machine J6	ZYL22G1000$$$$
Puce J7	0
Procédé d'usinage J8	DFI
Longueur de porte-à-faux LPR (mm)	125
Numéro standard Caractéristique NSM	DIN4000-90
Quantitée résiduelle de réaffûtage OAL (mm)	125
