Barre d'alésage – rainurage/tronçonnage intérieur

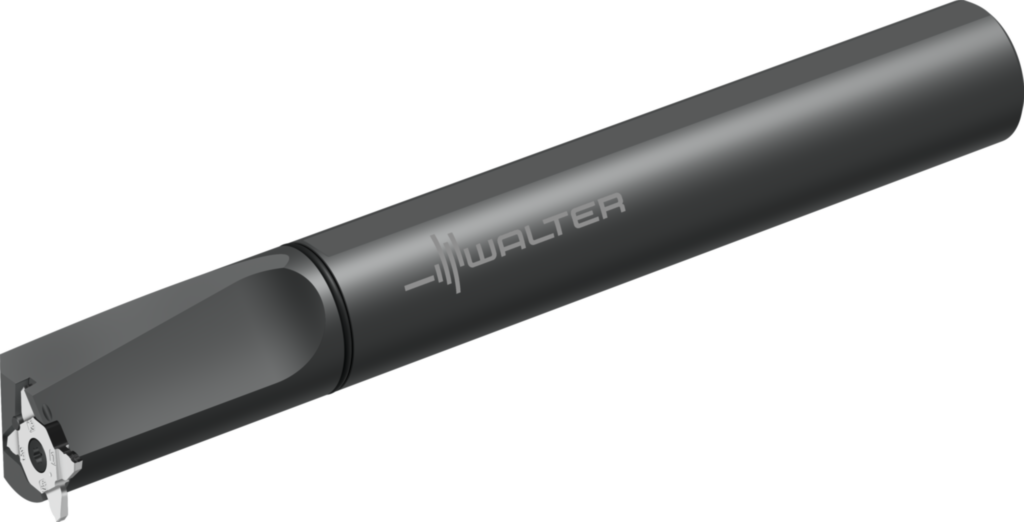

Barre d'alésage – rainurage/tronçonnage intérieur WALTER G3221-32SR-MX22-2-P

Voir les détails techniques

Références

Web : I994-B687313

Fabricant : G3221-32SR-MX22-2-P

Description

Barre d'alésage – rainurage/tronçonnage intérieur G3221...-P • Serrage par vis • Lubrification de précision • métrique • Queue cylindrique avec méplat • Droite • MX22 • s=1mm • Tmax=4mm

Détails techniques

5157d208f4779325b69cccf5280d84b7_mm	4
b3a6e82a1aa3d76f182956881910c429_mm	0.5 - 3.3
723a9cb4ab7985bbd5726a5a0c31c475_mm	32
232b5804e164c516a6d2585336b50136_mm	80
12789457cb1fa6748687cec18f21cdb5_mm	248,3
Longueur totale l₁ (mm)	250
6f982874ce4cd36b68ffa75edfb5a846_mm	72
Désignation d'outil Désignation (mm)	G3221-32SR-MX22-2-P
Plaquettes amovibles possibles Type	MX22-2E ..
Largeur fonctionnelle f (mm)	20,6
Diamètre d'alésage min. DMIN (mm)	80
Type de forme du côté de la machine FMT	EXT
Angle d'arête orthogonal GAMO (°)	0
442597a1f3690a6f73f161fb670b1a5f_mm	31,25
Direction de coupe HAND (mm)	R
Hauteur fonctionnelle HF (mm)	0
Code de connexion, plaquette de coupe IIC (mm)	WR$$MX2220003EX
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	90
Angle d'inclinaison LAMS (°)	0
8cd66edf49974c25670f02ed744534b4_°	248,325
Longueur de porte-à-faux LPR (mm)	73
Longueur de queue LS (mm)	177
Longueur de serrage LSC (mm)	177
Désignation de la plaquette de coupe MIID	MX22-2
nombre des possibilités d'utilisation NOI	2000
Quantitée résiduelle de réaffûtage OAL (mm)	250
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	90
Classification par image TSYC	G3221-32-R-MX-P
Largeur fonctionnelle WF (mm)	20,6
9b49a01f2356f33f48572903010f1b64_mm	20,6
Masse (poids) WT (kg)	1,44
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	-20,6
Numéro standard Caractéristique NSM	DIN4000-90

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
