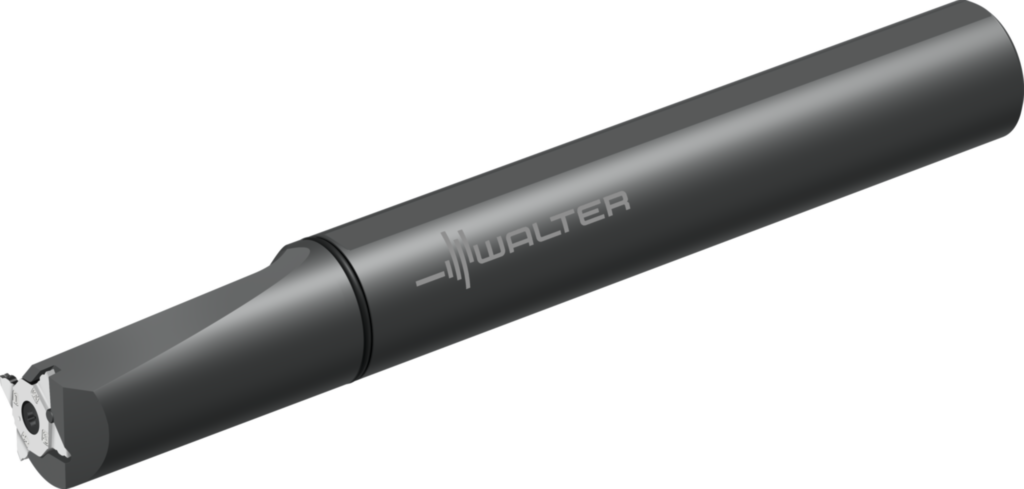

Barre d'alésage – rainurage/tronçonnage intérieur WALTER G3221-32SL-MX22-2-P
Référence web : I994-B687312
Référence fabricant : G3221-32SL-MX22-2-P
Référence fabricant : G3221-32SL-MX22-2-P
Barre d'alésage – rainurage/tronçonnage intérieur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Barre d'alésage – rainurage/tronçonnage intérieur G3221...-P • Serrage par vis • Lubrification de précision • métrique • Queue cylindrique avec méplat • Gauche • MX22 • s=1mm • Tmax=4mm
Détails techniques
| 5157d208f4779325b69cccf5280d84b7_mm | 4 |
| b3a6e82a1aa3d76f182956881910c429_mm | 0.5 - 3.3 |
| 723a9cb4ab7985bbd5726a5a0c31c475_mm | 32 |
| 232b5804e164c516a6d2585336b50136_mm | 80 |
| 12789457cb1fa6748687cec18f21cdb5_mm | 248,3 |
| Longueur totale l1 (mm) | 250 |
| 6f982874ce4cd36b68ffa75edfb5a846_mm | 72 |
| Désignation d'outil Désignation (mm) | G3221-32SL-MX22-2-P |
| Plaquettes amovibles possibles Type | MX22-2E .. |
| Largeur fonctionnelle f (mm) | 20,6 |
| Diamètre d'alésage min. DMIN (mm) | 80 |
| Type de forme du côté de la machine FMT | EXT |
| Angle d'arête orthogonal GAMO (°) | 0 |
| 442597a1f3690a6f73f161fb670b1a5f_mm | 31,25 |
| Direction de coupe HAND (mm) | L |
| Hauteur fonctionnelle HF (mm) | 0 |
| Code de connexion, plaquette de coupe IIC (mm) | WR$$MX2220003**EX** |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| Angle d'inclinaison LAMS (°) | 0 |
| 8cd66edf49974c25670f02ed744534b4_° | 248,325 |
| Longueur de porte-à-faux LPR (mm) | 73 |
| Longueur de queue LS (mm) | 177 |
| Longueur de serrage LSC (mm) | 177 |
| Désignation de la plaquette de coupe MIID | MX22-2 |
| nombre des possibilités d'utilisation NOI | 2000 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 250 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| 6e4dba92882e1ffd57fce76632eb8342_° | 90 |
| Classification par image TSYC | G3221-32-L-MX-P |
| Largeur fonctionnelle WF (mm) | 20,6 |
| 9b49a01f2356f33f48572903010f1b64_mm | 20,6 |
| Masse (poids) WT (kg) | 1,44 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 20,6 |
| Numéro standard Caractéristique NSM | DIN4000-90 |
