Attachement Walter Capto<sup>TM</sup> – amorti les vibrations

Attachement Walter Capto^TM – amorti les vibrations

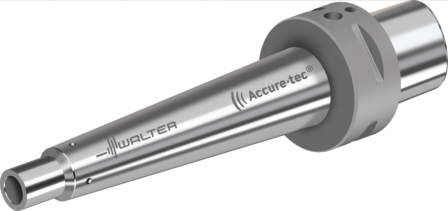

Attachement Walter Capto^TM – amorti les vibrations WALTER AC060-C6-T28-235

Voir les détails techniques

Références

Web : I994-B687050

Fabricant : AC060-C6-T28-235

Description

Attachement Walter Capto^TM – amorti les vibrations AC060-C • métrique • Pour têtes frontales ScrewFit • Avec amortissement des vibrations préréglé • d1=C6 • d11=T28

Détails techniques

f8e4a08a0519c1af372f72fe1b4beab8_mm	28
004a6817d1cf4f81ccbfb830d25b7948_mm	18,8
931a10e8b9e7e2cc7b0d6e44d0eddcc0_mm	24
Longueur fonctionnelle l₄ (mm)	235
Désignation d'outil Désignation (mm)	AC060-C6-T28-235
Poids Poids (kg)	3,6
Code de la taille de la liaison d₁ (mm)	C6
0305abeba6e6aa89f8c7d0f0be1120a4	T28
Entrée du fluide de refroidissement CNSC	1
Unité du dimensionnement d'attachement CUB	C
Précision d'unité de d'attachement, du côté de la machine CUBPMS	C
Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS	C
Sortie du fluide de refroidissement CXSC	1
26f70caaf91bcd6f3f23886dd7d7305e_mm	630
da1f595ae049c01c1f2c00bfcf5333ba_mm	280
Type de forme du côté de la pièce FMT	INT
Kappa KAP (°)	0
30a238a996ddce0e2bc63aad18cb7dd7_mm	210
Longueur fonctionnelle LF (mm)	235
Longueur de porte-à-faux LPR (mm)	235
Longueur de queue LS (mm)	38
Quantitée résiduelle de réaffûtage OAL (mm)	273
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Le tour par minute, max. RPMX (1/min)	8000
Classification par image TSYC	AC060-C
Masse (poids) WT (kg)	3,6
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-235
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Code de connexion du côté de la pièce J4	SAW01C0280****
Code de connexion, du côté de la machine J6	CCS01C0630$$$$
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
