Attachement pour outils de perçage

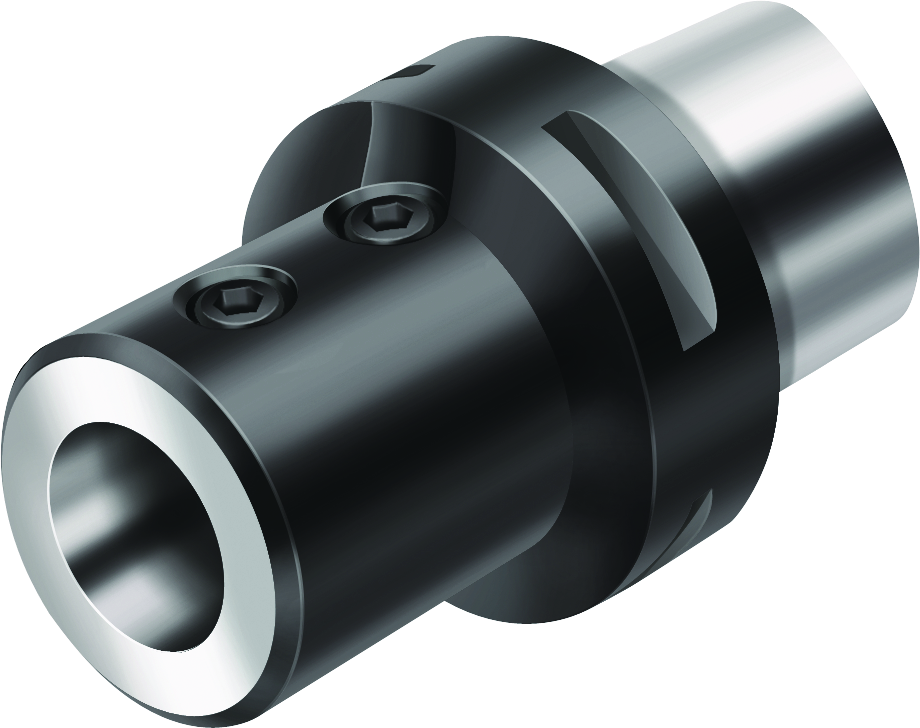

Attachement pour outils de perçage WALTER C6-391.27-32 075

Voir les détails techniques

Références

Web : I994-B701958

Fabricant : C6-391.27-32 075

Description

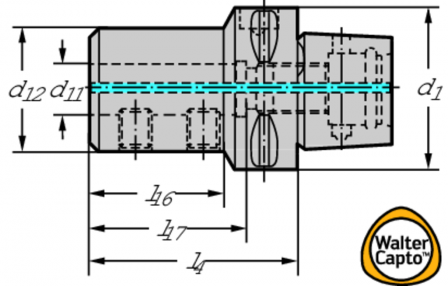

Attachement pour outils de perçage C.-391.27 • métrique • Pour outils de perçage à queue • ISO 26623 • d1=C6 • d11=32

Détails techniques

da3e3cd00c474ad9d025fe1cc892aa02_mm	52
3363267f376ece753346375a60963bd4_mm	61,5
8d10df828e54804d226e58c8132a8e76_mm	49,8
Longueur fonctionnelle l₄ (mm)	75
Désignation d'outil Désignation (mm)	C6-391.27-32 075
Poids Poids (kg)	1,3
Code de la taille de la liaison d₁	C6
0305abeba6e6aa89f8c7d0f0be1120a4	32
Code de connexion du côté de la pièce CCWS	ZYL11S1259****
Entrée du fluide de refroidissement CNSC	1
Unité du dimensionnement d'attachement CUB	M
Précision d'unité de d'attachement, du côté de la machine CUBPMS (mm)	C
af541dc9465c9b44d1907c512565154c_mm	G
Sortie du fluide de refroidissement CXSC	1
Taille d'attachement de base du côté de machine CZCMS	630
Taille d'attachement de base du côté de la pièce à usiner CZCWS	320
Type de forme du côté de la pièce FMT	INT
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	75
Longueur de porte-à-faux LPR (mm)	75
Longueur de queue LS (mm)	38
Quantitée résiduelle de réaffûtage OAL (mm)	113
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Le tour par minute, max. RPMX (1/min)	20000
Classification par image TSYC	391.27-CAPTO
Masse (poids) WT (kg)	1,305
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-75
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Code de connexion, du côté de la machine J6	CCS01C0630$$$$
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
