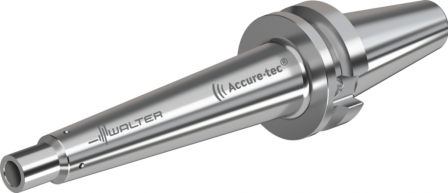

Attachement MAS-BT – antivibratoire

Attachement MAS-BT – antivibratoire WALTER AC060-J40-T18-185

Voir les détails techniques

Références

Web : I994-B686936

Fabricant : AC060-J40-T18-185

Description

Attachement MAS-BT – antivibratoire AC060-J • métrique • Pour têtes frontales ScrewFit • Avec amortissement des vibrations préréglé • d1=40 • d11=T18

Détails techniques

f8e4a08a0519c1af372f72fe1b4beab8_mm	18,5
bb475829ac7c3574559234b8a33efe80_mm	M16
004a6817d1cf4f81ccbfb830d25b7948_mm	20
8d10df828e54804d226e58c8132a8e76_mm	23,5
Longueur fonctionnelle l₄ (mm)	185
Désignation d'outil Désignation (mm)	AC060-J40-T18-185
Poids Poids (kg)	2,2
Code de la taille de la liaison d₁ (mm)	BT40
0305abeba6e6aa89f8c7d0f0be1120a4	T18
Unité du dimensionnement d'attachement CUB	C
Précision d'unité de d'attachement, du côté de la machine CUBPMS	C
Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS	C
Sortie du fluide de refroidissement CXSC	1
Taille d'attachement de base du côté de machine CZCMS	400
Taille d'attachement de base du côté de la pièce à usiner CZCWS	180
583acbfe82e6448981cd31868782ad29_mm	INT
Kappa KAP (°)	0
30a238a996ddce0e2bc63aad18cb7dd7_mm	158
Longueur fonctionnelle LF (mm)	185
Longueur de porte-à-faux LPR (mm)	185
Longueur de queue LS (mm)	65,4
Quantitée résiduelle de réaffûtage OAL (mm)	250,4
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Le tour par minute, max. RPMX (1/min)	10000
Classification par image TSYC (°)	AC060-J
Masse (poids) WT (kg)	2,2
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-185
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Lettre du code numéro de norme J11	AD/
Identification du numéro de commande J21	AC060-J40-T18-185
Désignation du produit J22	7653
Identifiant de l'entreprise J3	W
Code de connexion du côté de la pièce J4	SAW01C0180****
Code de connexion, du côté de la machine J6	SKG57C0400$$$$
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89
