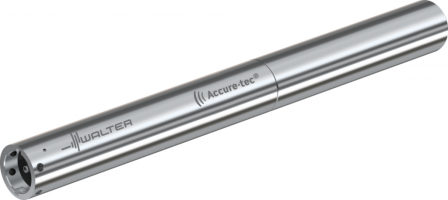

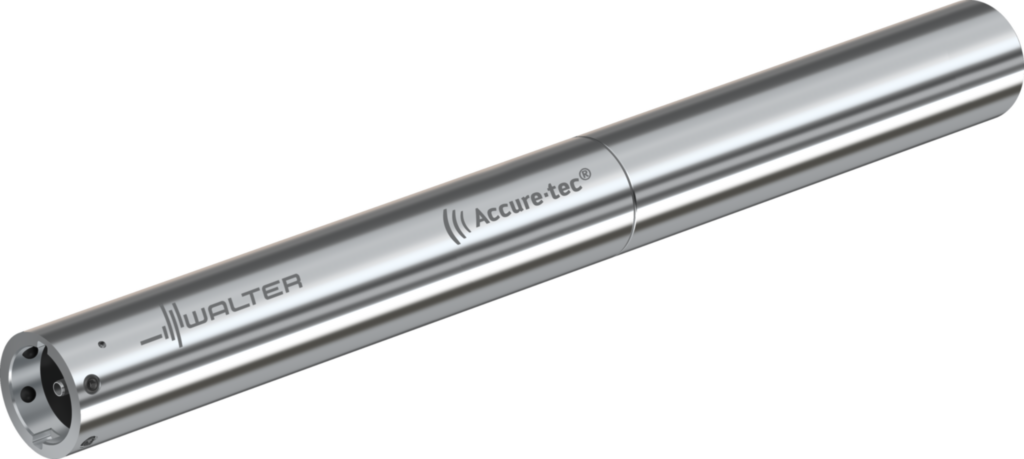

Attachement de queue cylindrique – amorti les vibrations WALTER A3001.64-QL100-953
Référence web : I994-B686710
Référence fabricant : A3001.64-QL100-953
Référence fabricant : A3001.64-QL100-953
Attachement de queue cylindrique – amorti les vibrations
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Attachement de queue cylindrique – amorti les vibrations A3001 • Accure·tec® • pouce • QuadFit • Neutre • 101,6mm
Détails techniques
| bb475829ac7c3574559234b8a33efe80_mm | G 3/4 |
| Diamètre de liaison d11 (mm) | QL100 |
| Diamètre de liaison d1 (inch) | 4 |
| Longueur de queue l5 (inch) | 20 |
| Longueur totale l1 (inch) | 57,5 |
| Désignation d'outil Désignation (MPa) | A3001.64-QL100-953 |
| Poids Poids (lbs) | 195,55 |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | S |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | C |
| Sortie du fluide de refroidissement CXSC | 1 |
| Taille d'attachement de base du côté de machine CZCMS | 4000 |
| Taille d'attachement de base du côté de la pièce à usiner CZCWS | 1000 |
| 583acbfe82e6448981cd31868782ad29_mm | INT |
| Direction de coupe HAND (mm) | N |
| Hauteur fonctionnelle HF (mm) | 0 |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 952,5 |
| Longueur de porte-à-faux LPR (mm) | 952,5 |
| Longueur de queue LS (mm) | 508 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 1460,5 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Classification par image TSYC | A3001-QUADFIT-INNEN-INCH |
| Largeur fonctionnelle WF (mm) | 0 |
| Masse (poids) WT (kg) | 88,7 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Désignation du produit J22 | 7613 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion du côté de la pièce J4 | SAW03C1000**** |
| Code de connexion, du côté de la machine J6 | ZYL01S4000$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
