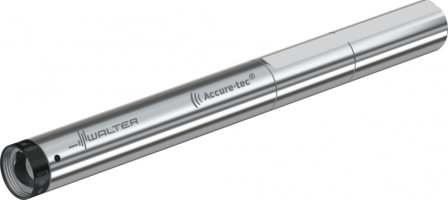

Attachement de queue cylindrique – amorti les vibrations

Attachement de queue cylindrique – amorti les vibrations WALTER A3000.24-Q40-203

Voir les détails techniques

Références

Web : I994-B687206

Fabricant : A3000.24-Q40-203

Description

Attachement de queue cylindrique – amorti les vibrations A3000 • Accure·tec^® • pouce • Queue cylindrique avec méplat • Neutre • 38,1mm

Détails techniques

bb475829ac7c3574559234b8a33efe80_mm	G 1/4
0fbcfb7abc6f4e690b7b10a48405fbbc_mm	Q40
Diamètre de liaison d₁ (inch)	1,5
Longueur de queue l₅ (inch)	6
Longueur totale l₁ (inch)	14,252
Désignation d'outil Désignation (mm)	A3000.24-Q40-203
Poids Poids (lbs)	7,716
Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS	A
Sortie du fluide de refroidissement CXSC	1
Taille d'attachement de base du côté de machine CZCMS	1500
Taille d'attachement de base du côté de la pièce à usiner CZCWS	400
Type de forme du côté de la pièce FMT	INT
442597a1f3690a6f73f161fb670b1a5f_mm	36,5
Direction de coupe HAND (mm)	N
Hauteur fonctionnelle HF (mm)	0
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	203,2
Longueur de porte-à-faux LPR (mm)	203,2
Longueur de queue LS (mm)	152,4
eacd930dd9486f2910b029065db35c28_mm	152,4
Quantitée résiduelle de réaffûtage OAL (mm)	362
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Classification par image TSYC	A3000-QUADFIT-INNEN-INCH
Largeur fonctionnelle WF (mm)	0
Masse (poids) WT (kg)	3,5
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-203,2
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Code de connexion du côté de la pièce J4	SGL01A0400****
Code de connexion, du côté de la machine J6	ZYL22S1500$$$$
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
