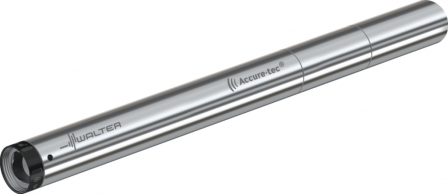

Attachement de queue cylindrique – amorti les vibrations WALTER A3000-40-Q40-368
Référence web : I994-B687220
Référence fabricant : A3000-40-Q40-368
Référence fabricant : A3000-40-Q40-368
Attachement de queue cylindrique – amorti les vibrations
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Attachement de queue cylindrique – amorti les vibrations A3000 • Accure·tec® • métrique • Queue cylindrique • Neutre • 40mm
Détails techniques
| bb475829ac7c3574559234b8a33efe80_mm | G 1/4 |
| 0fbcfb7abc6f4e690b7b10a48405fbbc_mm | Q40 |
| Diamètre de liaison d1 (mm) | 40 |
| Longueur de queue l5 (mm) | 160 |
| Longueur totale l1 (mm) | 534,4 |
| Désignation d'outil Désignation (mm) | A3000-40-Q40-368 |
| Poids Poids (kg) | 5,5 |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | A |
| Sortie du fluide de refroidissement CXSC | 1 |
| Taille d'attachement de base du côté de machine CZCMS | 400 |
| Taille d'attachement de base du côté de la pièce à usiner CZCWS | 400 |
| Type de forme du côté de la pièce FMT | INT |
| Direction de coupe HAND (mm) | N |
| Hauteur fonctionnelle HF (mm) | 0 |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 368 |
| Longueur de porte-à-faux LPR (mm) | 368 |
| Longueur de queue LS (mm) | 160 |
| eacd930dd9486f2910b029065db35c28_mm | 166,4 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 534,4 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Classification par image TSYC (°) | A3000-QUADFIT-INNEN-RUND |
| Largeur fonctionnelle WF (mm) | 0 |
| Masse (poids) WT (kg) | 5,54 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Désignation du produit J22 | 7332 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion du côté de la pièce J4 | SGL01A0400**** |
| Code de connexion, du côté de la machine J6 | ZYL01G4000$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
